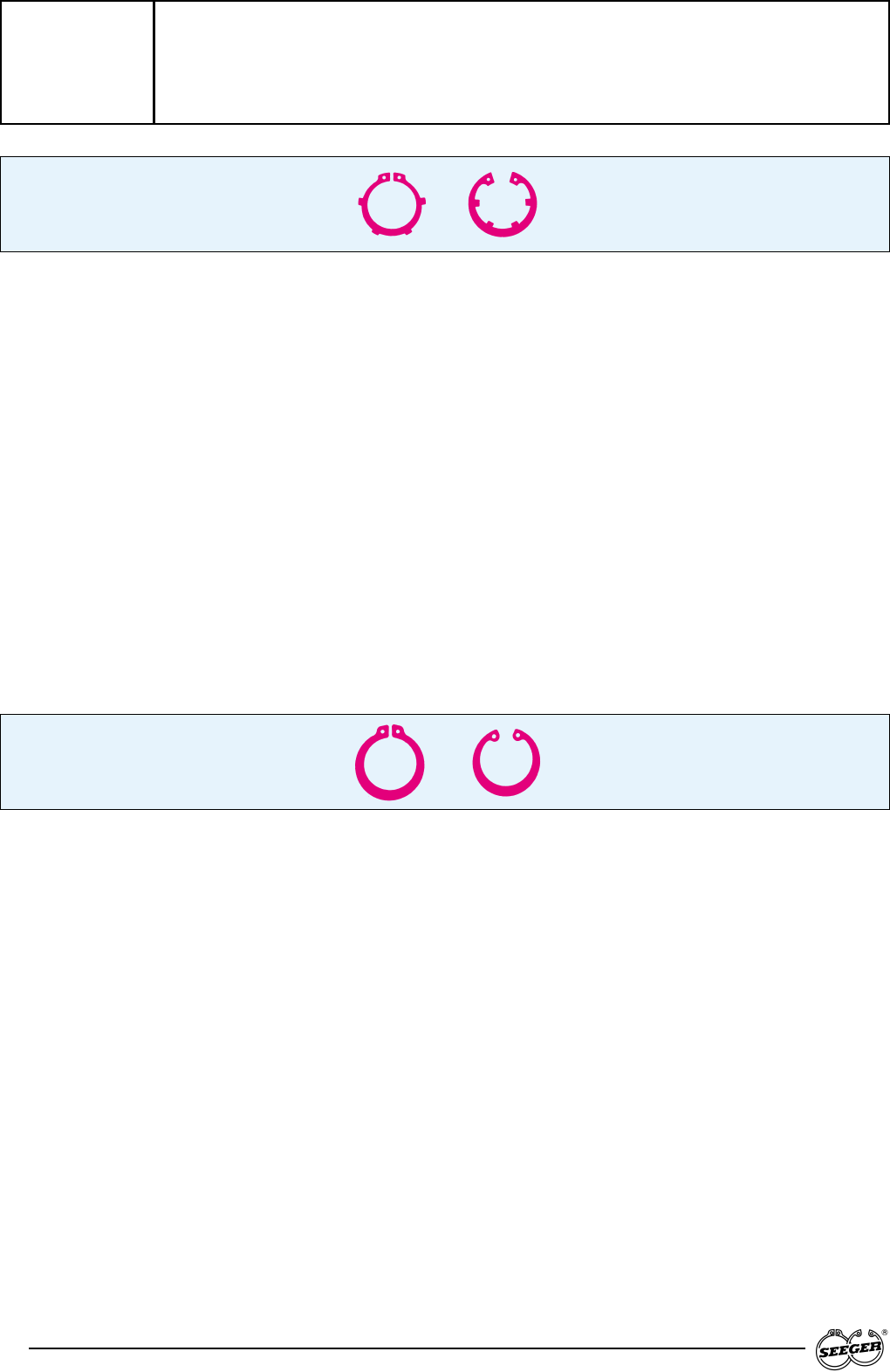

Seeger-K-Ringe DIN 983/984
AK.../JK...
für Wellen und Bohrungen besitzen am
Umfang gleichmäßig verteilt mehrere
Lappen. Die Kontur des eigentlichen
Ringes entspricht der des Seeger-
Ringes DIN 471/472. Die Höhe der
Lappen ist zur Achse der Welle bzw. der
Bohrung zentrisch begrenzt. Seeger-K-
Ringe eignen sich gut für einen über-
deckten Einbau.
Anwendung:
– Festlegung von Maschinenteilen mit
großen Kantenabständen, Fasen
oder Abrundungen, z. B. Wälzlager,
– zur Distanzierung von Rohren in
Wärmetauschern.
Maßliste 16/17, Seite 46 – 51
Seeger-Ringe DIN 471/472,
verstärkte Ausführung AS.../JS...
für Wellen und Bohrungen haben eine
größere Dicke und bei den kleinen Ab-
messungen auch eine größere radiale
Breite als die Regelausführung. Da-
durch können bedeutend höhere Axial-
kräfte aufgenommen werden. Der in den
Maßlisten enthaltene Belastungsfaktor
B gibt an, wieviel höher die Tragfähigkeit
des verstärkten Ringes ist. Die Augen-
höhe a ist teilweise wesentlich größer
als bei den normalen Seeger-Ringen
nach DIN 471/472.
Anwendung:
– Übertragung sehr hoher Axialkräfte,
– Einsatz für Keilwellen.
Maßliste 18/19, Seite 52 – 55
Seeger-K-Rings to DIN 983/984
AK.../JK...
for shafts and bores have several tabs
uniformly distributed over their circum-
ference. The contour of the actual ring
corresponds to the contour of the
Seeger ring to DIN 471/472. The height
of the tabs is centrically limited with re-
spect to the axis of the shaft or bore.
Seeger K rings are particularly suitable
for consealed assembly.
Applications:
– securing machine components with
large edge spacings, chamfers or
rounded contours such as roller
bearings,
– as spacers between pipes in heat
exchangers.
Data chart 16/17, Pages 46 – 51
Seeger-Rings to DIN 471/472,
heavy-duty AS.../JS...
for shafts and bores are thicker and
smaller and have a larger radial width
than the standard versions, therefore
substantially higher axial forces can be
absorbed. The load factor B given in the
data charts specifies by how much mo-
re the heavy-duty rings; load bearing ca-
pacity is. The lug level "a" is to some ex-
tent substantially greater than in the ca-
se of the normal Seeger rings in accor-
dance with DIN 471/472.
Applications:
– Transmitting very high axial forces,
– For use on spline shafts.
Data chart 18/19, Pages 52 – 55
Segments d’arrêt Seeger type K,
DIN 983/984 AK.../JK...
Pour arbres et alésages. Ils possédent
plusieurs expansions uniformément
réparties sur leur périphérie. Le contour
est celui du segment d‘arret Seeger DIN
471/472. La hauteur des expansions est
limitée concentriquement à l’axe de l’ar-
bre ou de l‘alésage. Les segments
d’arrêt type K conviennent ainsi tout par-
ticulièrement pour un montage noyé.
Applications:
– Fixation d’éléments de machine
avec une distance importante entre
bords, chanfreins ou arrondis, p. ex.
roulements à rouleaux,
– Ecartement de tuyaux dans les
échangeurs thermiques.
Table dimensionnelle 16/17, pages 46–51
Segments d’arrêt Seeger renforcés,
DIN 471/472 AS.../JS...
Pour arbres et alésages. Leur épaisseur,
et dans les petites dimensions leur lar-
geur radiale, sont supérieures à celles
des segments d’arrêt standards. Ils sont
de ce fait en mesure d‘absorber des ef-
forts axiaux beaucoup plus importants.
Les tables dimensionnelles des seg-
ments d’arrêt renforcés mentionnent un
coefficient de charge B qui indique le
rapport entre la capacité de charge des
segments d’arrêt renforcés et celle des
segments d’arrêt d‘exécution standard.
La hauteur d’oreilles »a« peut être net-
tement plus élevée que celle des seg-
ments d’arrêt DIN 471/472.
Applications:
– Transmission d’efforts axiaux trés im-
portants.
– Sur arbres cannelés.
Table dimensionnelle 18/19, pages 52–55
