11

2.

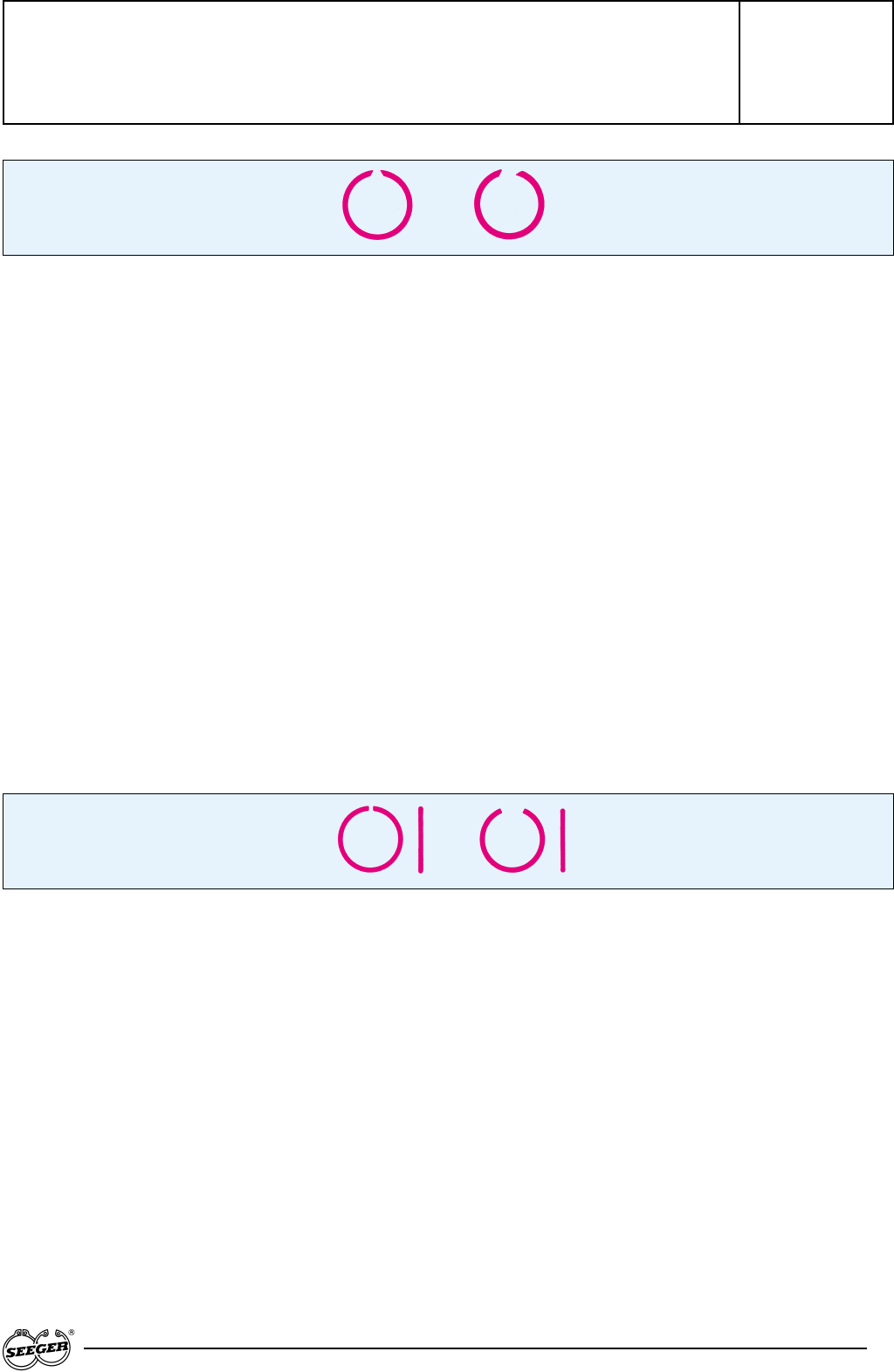

Seeger-Sprengringe SW.../SB...

für Wellen und Bohrungen sind, mit Aus-

nahme der Runddrahtringe, die Siche-

rungselemente mit der kleinsten radia-

len Breite. Die Ablösedrehzahlen der

Wellenringe SW sind bei den größeren

Abmessungen nur gering. Bei dem Ein-

satz der Sprengringe SW/SB für die

Übertragung größerer Axialkräfte ist von

der Möglichkeit der Wahl tieferer Nuten

Gebrauch zu machen.

Anwendung:

– Getriebebau,

– Festlegung von Nadellagern,

Nadelkäfige und

Dichtungselementen,

– Einsatz als Distanzelemente.

Maßliste 51/52, Seite 86 – 91

Seeger-Sprengringe DIN 7993

RW.../RB...

für Wellen und Bohrungen werden aus

patentgehärteten Drähten mit rundem

Querschnitt gefertigt. Ihr Einsatz erfolgt

vorzugsweise in halbrunden Nuten in

Verbindung mit einer viertelkreisförmi-

gen Überdeckung des andrückenden

Maschinenteiles.

Anwendung:

– Festlegung von Kolbenbolzen

(Sonderformen),

– Getriebe,

– Fahrzeugbau,

– als Montagehilfselemente,

– Beschlagindustrie.

Maßliste 53/54, Seite 92 – 93

Seeger circlips SW.../SB...

for shafts and bores are, with the ex-

ception of the circular wire rings, the re-

taining systems with the smallest radial

width. In the larger dimensions, the loo-

sening speeds of the SW shaft rings are

low. When using SW/SB circlips for the

transmission of larger axial forces, use

must be made of the possibility of choo-

sing deeper grooves.

Applications:

– Gear system construction,

– Securing needle bearings, needle

cages and sealing elements,

– Used as spacer elements.

Data chart 51/52, Pages 86 – 91

Seeger circlips DIN 7993 RW.../RB...

for shafts and bores are manufactured

for cold-worked wires with a round cross

section. They are predominantly used in

semicircular grooves in conjunction with

quarter-circle coverage of the located

machine component.

Applications:

– Securing gudgeon pins (special

shapes),

– Gear systems,

– Automotive engineering,

– As auxiliary installation elements,

– In the fittings industry.

Data chart 53/54, Pages 92 – 93

Anneaux expansifs Seeger

SW.../SB...

Pour arbres et alésages. De tous les ty-

pes d’anneaux de sécurité, à l’exception

des joncs d’arrêt, ce sont ceux qui pos-

sèdent la plus petite largeur radiale.

Dans les dimensions assez importan-

tes, les vitesses de rotation admissibles

pour les anneaux expansifs SW sont fai-

bles. En cas d’utilisation d’anneaux ex-

pansifs SW/SB pour des efforts axiaux

importants, il est préférable d’opter pour

une gorge plus profonde.

Applications:

– Fabrication d’engrenages

– Fixation de roulements à aiguilles,

de cages de paliers à aiguilles et

d’éléments d’étanchéité,

– Comme éléments d’écartement

Table dimensionnelle 51/52, pages 86–91

Joncs d’arrêt Seeger, DIN 7993

RW.../RB...

Pour arbres et alésages. Ils sont fabri-

qués à partir de fils calibrés de section

ronde. Ils sont utilisés de préférence

dans des gorges demi-rondes, en liai-

son avec un recouvrement en quart de

cercle de l’élément de machine qui exer-

ce la pression.

Applications:

– Fixation d’axes de pistons (Formes

spéciales),

– Engrenages,

– Construction automobile,

– Accessoire de montage,

– Ferronnerie, serrurerie.

Table dimensionnelle 53/54, pages 92–93

Produktübersicht

Product overview

Gamme de produits
