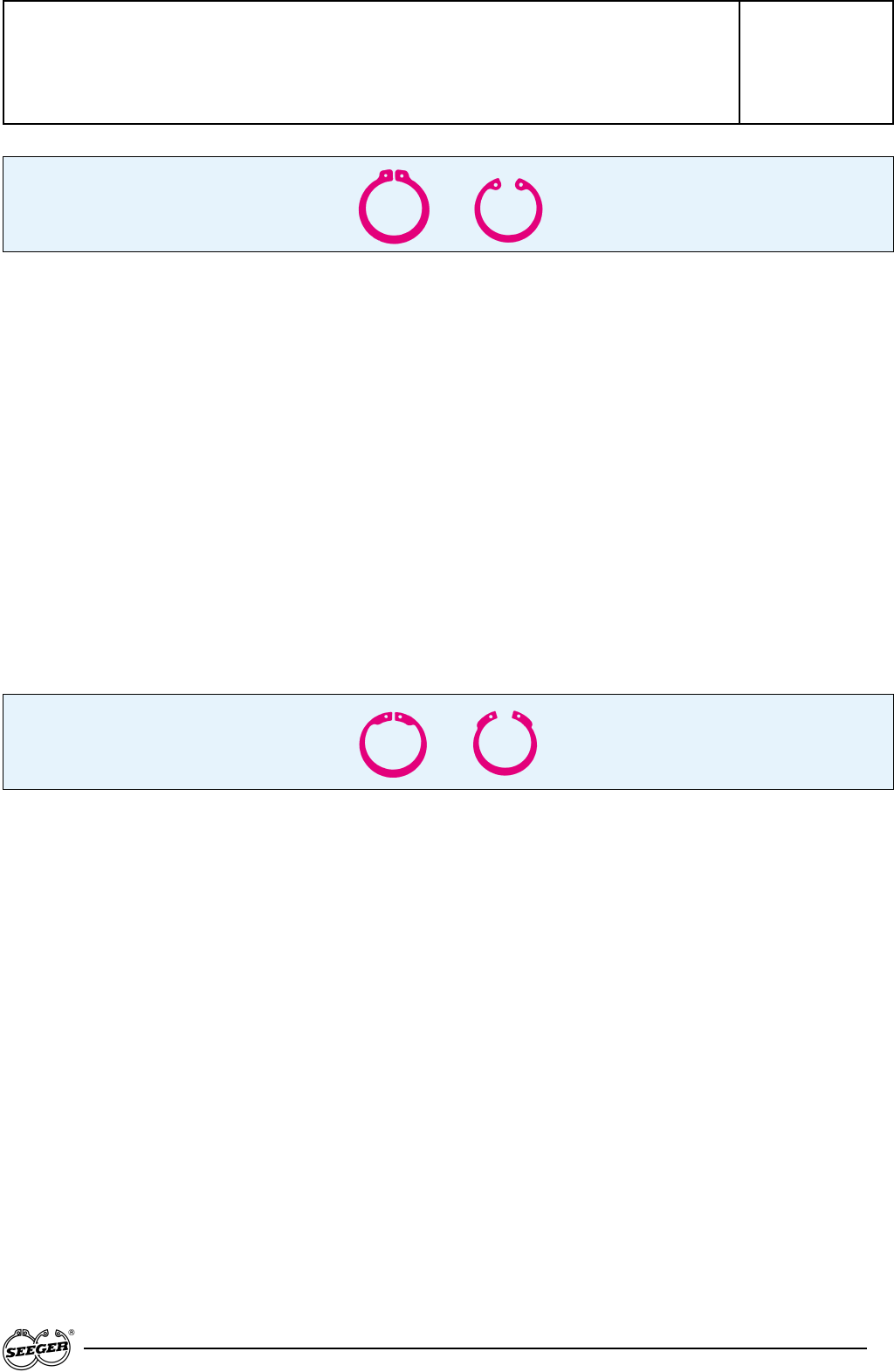

Seeger-Ringe DIN 471/472

A .../J...

für Wellen und Bohrungen sind die am

vielseitigsten anwendbaren Sicherungs-

elemente. Diese Seeger-Ringe sind die

günstigste Lösung bzgl. Dicke und ra-

dialer Breite. Sie übertragen große

Axialkräfte von dem andrückenden Ma-

schinenteil auf die Nutwand. Die Wel-

lenringe können auch bei sehr hohen

Drehzahlen verwendet werden.

Anwendung:

– Maschinenbau, Fahrzeugbau,

Getriebe, Elektrotechnik,

Feinwerktechnik, Apparatebau.

Maßliste 10/11, Seite 22 – 41

Seeger-V-Ringe AV.../JV...

für Wellen und Bohrungen haben eine

kleinere radiale Bauhöhe als die

Seeger-Ringe DIN 471/472. Sie haben

zur Achse der Welle bzw. des Gehäuses

eine zentrisch begrenzte Schulter und

somit eine wesentlich geringere Un-

wucht. Seeger-V-Ringe übertragen

gleichzeitig axiale Kräfte und dienen als

radiale Führung. Sie sind nach dem

Seeger-Prinzip des gekrümmten Bal-

kens gleicher Festigkeit konstruiert. Die

hierzu erforderlichen Ausstanzungen

befinden sich jeweils auf der Nutseite.

Anwendung:

– in Konstruktionen mit geringen

radialen Bauhöhen,

– zur Festlegung von Nadellagern,

Dichtungen,

– Einsatz auch aus optischen

Erwägungen.

Maßliste 14/15, Seite 42 – 45

Seeger-Ringe to DIN 471/472

A.../J...

for shafts and bores are the most uni-

versally applicable retaining systems.

These Seeger rings are the most favor-

able solution as regards thickness and

radial width. They transfer large axial

forces from the located machine com-

ponent onto the groove wall. The exter-

nal rings can also be used for very high

speeds.

Applications:

– Mechanical engineering, automotive

engineering, gear systems, electrical

engineering, precision mechanics

and apparatus engineering.

Data chart 10/11, Pages 22 – 41

Seeger-V-Rings AV.../JV...

for shafts and bores requiring a smaller

radial mounting height than the Seeger

rings to DIN 471/472. They have a con-

centric shoulder with respect to the axis

of the shaft or housing and thus sub-

stantially less imbalance. Seeger V

rings simultaneously transmit axial for-

ces and serve as radial guides. They are

designed in accordance with the Seeger

principle of the curved beam of equal

strength. The required recesses are

each located on the groove side.

Applications:

– in designs with small radial moun-

ting heights,

– for securing needle bearings and

seals,

– also for use based on optical consi-

derations.

Data chart 14/15, Pages 42 – 45

Segments d’arrêt Seeger, DIN 471/472

A.../J...

Pour arbres et alésages. Ce sont les

segments d’arrêt universels. Ces seg-

ments sont la solution la plus intéres-

sante sur le plan de l’épaisseur et de la

largeur radiale. Ils sont capables de

transmettre des efforts axiaux élevés

entre l’élément de machine exerçant la

pression et la paroi de la gorge et peu-

vent être utilisés sur des arbres tournant

à vitesse élevée

Applications:

– Construction mécanique, construc-

tion automobile, engrenages, électro-

technique, mécanique de précision.

électrotechnique, construction d‘ap-

pareils.

Table dimensionnelle 10/11, pages 22–41

Segments d’arrêt Seeger type AV.../JV...

Pour arbres et alésages. Ces segments

présentent une hauteur radiale de mon-

tage inférieure à celle des segments

Seeger DIN 471/472. Ils forment en ou-

tre un épaulement concentrique à l’axe

de l’arbre ou de l’alésage, ce qui réduit

considérablement leur balourd. Les

segments d’arrêt type V sont de ce fait

en mesure de transmettre des efforts

axiaux et en même temps, de servir

d‘épaulement-guide radial. Leur con-

ception est basée sur le principe Seeger

de la poutre fléchie d’égale résistance.

Les découpes nécessaires sont situées

du côté du fond de gorge.

Applications:

– Constructions à faible hauteur

radiale de montage,

– Fixation de roulements à aiguilles,

joints,

– Egalement pour des raisons

esthétiques.

Table dimensionnelle 14/15, pages 42–45

Produktübersicht

Product overview

Gamme de produits
