8

2.

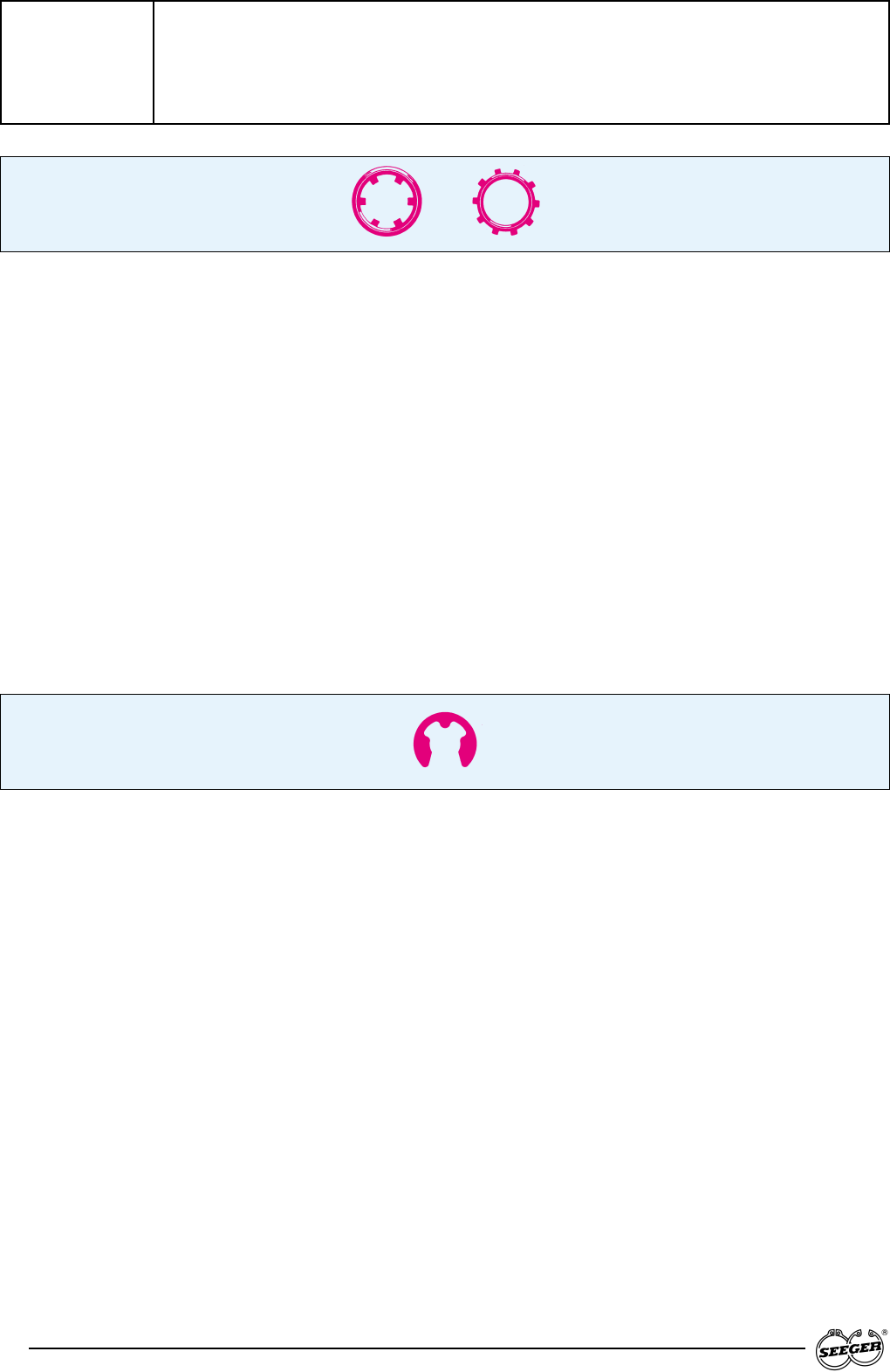

Seeger-Zackenringe ZA.../ZJ...

für Wellen und Bohrungen haben eine

zentrische Kontur und eine kleine ra-

diale Bauhöhe. Für Ihre Anwendung ist

Voraussetzung, daß das Material der

Welle oder des Gehäuses weicher ist

als das des Ringes.

Anwendung:

– auf Wellen und in Bohrungen ohne

Nut oder Nut mit geringer Tiefe,

– Festlegung von Linsen und

Scheiben in optischen Geräten,

– Festlegung von Dichtungen,

– in Konstruktionen mit geringer radia-

ler Bauhöhe.

Maßliste 24/25, Seite 62 – 65

Seeger-Sicherungsscheiben

DIN 6799 RA...

sind die am weitesten verbreiteten ra-

dialmontierbaren Seeger-Ringe für Wel-

len. Diese Sicherungsscheiben um-

schließen die Nut mit drei Lappen. We-

gen der rationellen Montagemöglich-

keiten in Verbindung mit dem Seeger-

Stapelgerät und Greifer haben diese

Seeger-Sicherungsscheiben einen gros-

sen Anwendungsbereich.

Anwendung:

– Fahrzeugbau, Elektrotechnik,

Büromaschinen, Feinmechanik,

Optik- und Elektroindustrie.

Maßliste 31/32, Seite 68/69

Seeger circular self-locking rings

ZA.../ZJ...

for shafts and bores requiring concen-

tric fit and a low radial mounting height.

The material of the shaft or housing

must be softer than the ring‘s material.

Applications:

– On shafts and bores without grooves

or with grooves of a low depth,

– For securing lenses and disks in opti-

cal devices,

– For securing seals,

– In designs with a low radial mounting

height.

Data chart 24/25, Pages 62 – 65

Seeger retaining rings to DIN 6799

RA...

are the most widely used, radially in-

stalled Seeger rings for shafts. These

Seeger retaining rings have a wide ap-

plication range thanks to their rational

possibilities of assembly in conjunction

with the Seeger ring dispenser and ap-

plicator.

Applications:

– Automotive engineering, electrical

engineering, office machines, preci-

sion mechanics, in the optics and el-

ectrical industries.

Data chart 31/32, Pages 68/69

Anneaux dentelés Seeger ZA.../ZJ...

Pour arbres et alésages. Ils ont un con-

tour concentrique et une faible hauteur

radiale de montage. Il est indispensable

que la matière de l’arbre ou du carter

soit moins dure que celle de l’anneau.

Applications:

– Arbres et alésages sans gorge ou

avec gorge de faible profondeur,

– Fixation de lentilles et de verres dans

les appareils optiques,

– Fixation de joints,

– Constuctions à faible hauteur radiale

de montage.

Table dimensionnelle 24/25, pages 62–65

Colliers d’épaulement Seeger,

DIN 6799 RA...

Ce sont les segments d’arrêt Seeger à

montage radial pour arbres les plus

répandus. Ces colliers d’épaulement

rentrent dans la gorge par trois expan-

sions. Ils ont un vaste domaine d’appli-

cation en raison de leur facilité de mon-

tage à l’aide d’un distributeur Seeger et

d’une fourchette de pose.

Applications:

– Construction automobile, électro-

technique, machines de bureau, mé-

canique de précision, industrie op-

tique et électrique.

Table dimensionnelle 31/32, pages 68/69

Produktübersicht

Product overview

Gamme de produits
