Video Interface
14

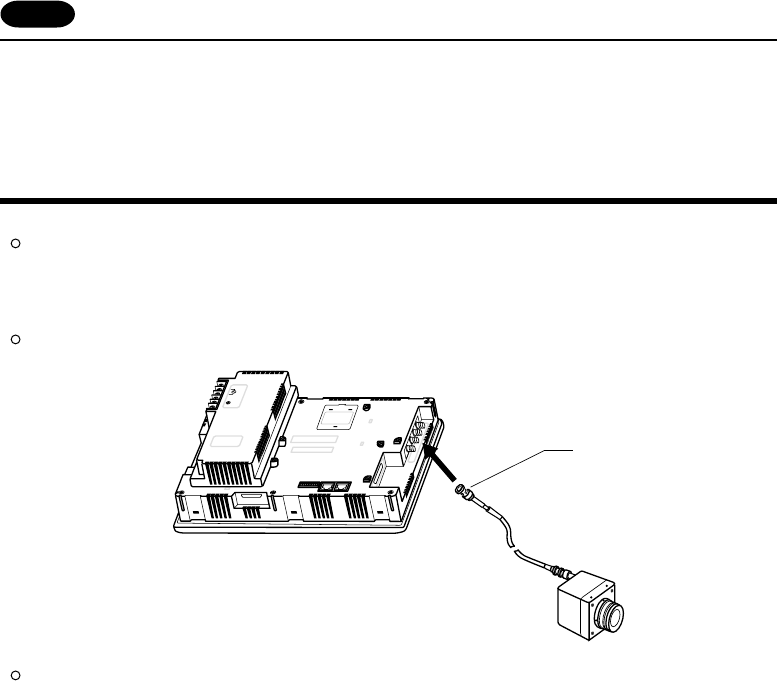

When a video or a CCD camera is connected to the optional ZM-
**
which has a video interface, the
image which is taken by a video or a camera is displayed directly in a screen of ZM-
**
series (only in case
of ZM-72TV/TVC, ZM-72TSV/TSVC, ZM-82TV/TVC).
Video Interface of ZM-
**
: BNC
Video Display Specifications
Display Color : 262,143 colors
Input Channel : 4 Channels
Signal Form : NTSC type, PAL type
Display Size : 640 × 480, 320 × 240, 160 × 120 dots (possible to change the size)
Color Adjustment : contrast (256 steps), brightness (256 steps), color gain (256 steps)
* If you set the display size in 640 × 480 by ZM-72TV/TVC, you may not be able to use other switches
such as the one on the panel. (please apply 320 × 240 or 160 × 120 dot)
CN2
MJ1MJ2
C
N
1
100-
240VAC
L
N
NC
BNC
