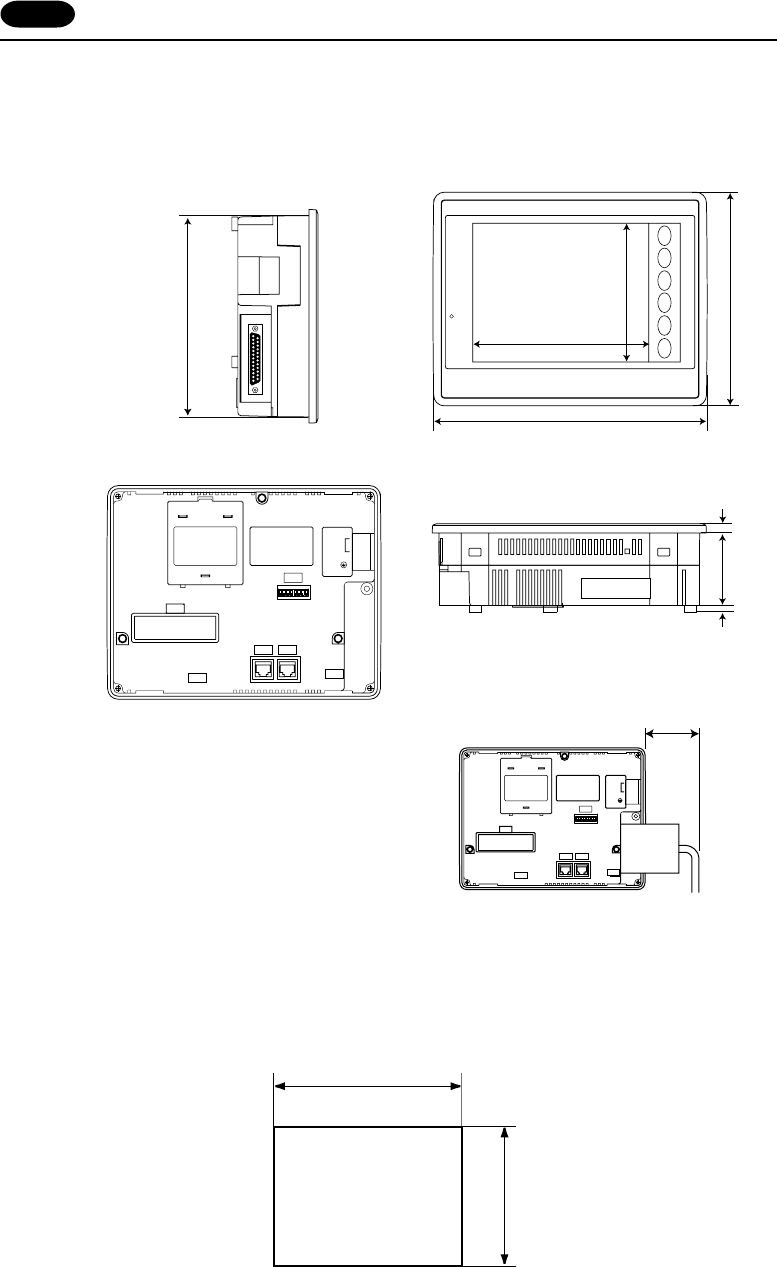

1 Dimensions and Panel Cut-out
Dimensions of ZM-43 series
Panel Cut-out of ZM-43 series
unless the optional unit is mounted.
Do not remove this seal.
ご使用時以外は剥がさないでください
CN1
MJ1MJ2
CN2
２４ＶＤＣ
＋
−
60mm
※
131
174
＋0.5
−0
＋0.5
−0
Unit : mm
unless the optional unit is mounted.
Do not remove this seal.
ご使用時以外は剥がさないでください
CN1
MJ1MJ2
CN2
２４ＶＤＣ
＋
−
○Side view
○Rear view
○Front view
○Bottom view
Unit：mm
130.8
4 47.3
6
ＰＯ Ｗ ＥＲ
F1
F2
F3
F4
F5
SYS
138.8
182.5
115.2
86.4
(Note) Since the connection positions of the serial
connector CN1 differ when replaced and
used from ZM-42 series, it is inconvenient
with an attachment space. Be sure to
perform a prior check of an attachment
position.
*60mm is not a size with consideration to the attachment and detachment after attachment.
Since it changes in the difference in a wiring system, the electric wire size which wires that check
by real wiring
