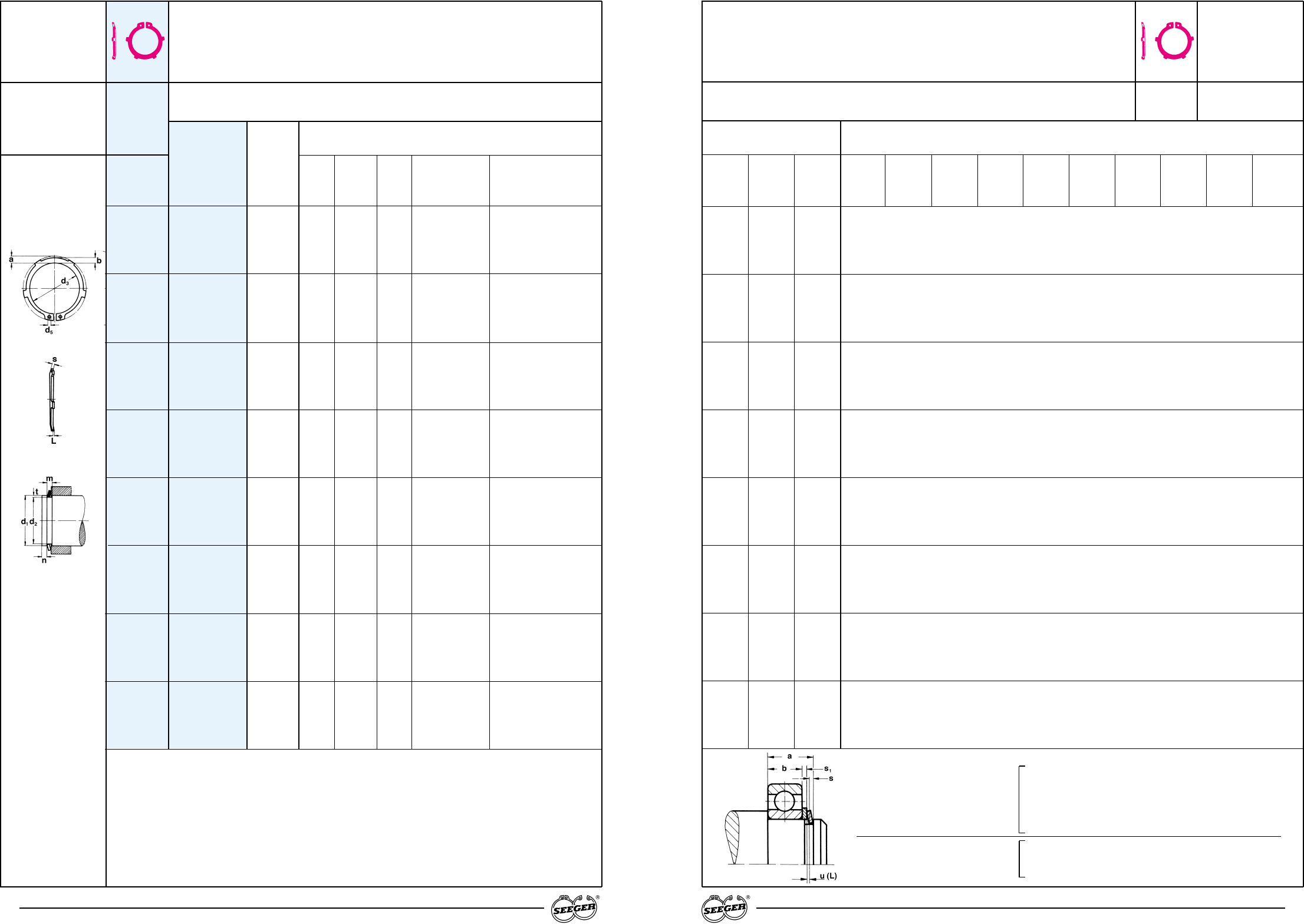

Seeger-L-Ringe für Wellen
Seeger-L-Rings for shafts
Segments d’arrêt Seeger type L pour arbres
Seeger-L-Ringe für Wellen
Seeger-L-Rings for shafts
Segments d’arrêt Seeger type L pour arbres
74 75
40
Maßliste Standard
Data chart Standard
Table Exécution
dimensionnelle standard
Nennmaß
Nominal
dimension
Dimension
nominale
Toleranz Toleranz
Tolerance Tolerance a b d
5
Tolérance Tolérance
d
1
sd
3
max. ≈ min.
Bezeichnung
Designation
Désignation
Bestell-Nummer
Order number
Référence
de commande
40
Nut · Groove · Gorge Ergänzende Daten · Supplementary data · Données complémentaires
Toleranz
Tolerance m* F
N
F
R
F
Rg
F
Lmax.
LC
d
2
Tolérance min. n (kN) (kN) g (kN) (kN) min. u (kN/mm)
* Siehe Abschnitt 8, Seite 128 · * See section 8, page 128 · * Voir paragraphe 8, page 128
AL 16 – AL 100
AL 16 – AL 100
Ring · Ring · Anneau
AL 16 AL16–BLS 16 0,60 14,7 + 0,10 – 0,36 3,5 2,3 1,7 15,2 – 0,11 0,70 1,2 3,26 2,20 1,0 0,70 0,13 0,35 0,05 0,43
AL 17 AL17–BLS 17 0,60 15,7 + 0,10 – 0,36 3,6 2,4 1,7 16,2 – 0,11 0,70 1,2 3,46 2,10 1,0 0,65 0,12 0,35 0,05 0,38
AL 18 AL18–BLS 18 0,80 16,5 + 0,10 – 0,36 3,7 2,5 1,7 17,0 – 0,11 0,90 1,5 4,58 5,04 1,5 1,12 0,25 0,35 0,05 0,82
AL 19 AL19–BLS 19 0,80 17,5 + 0,10 – 0,36 3,7 2,6 2,0 18,0 – 0,11 0,90 1,5 4,85 5,04 1,5 1,13 0,24 0,35 0,05 0,81
AL 20 AL20–BLS 20 1,20 18,5 + 0,13 – 0,42 3,8 2,6 2,0 19,0 – 0,15 1,30 1,5 5,06 17,10 1,5 3,85 0,77 0,35 0,05 2,58
AL 22 AL22–BLS 22 1,20 20,5 + 0,13 – 0,42 4,0 2,8 2,0 21,0 – 0,15 1,30 1,5 5,65 16,90 1,5 3,80 0,68 0,35 0,05 2,27
AL 23 AL23–BLS 23 1,20 21,5 + 0,13 – 0,42 4,1 2,9 2,0 22,0 – 0,15 1,30 1,5 5,90 16,60 1,5 3,80 0,65 0,35 0,05 2,17
AL 24 AL24–BLS 24 1,20 22,2 + 0,21 – 0,42 4,2 3,0 2,0 22,9 – 0,21 1,30 1,6 6,75 16,10 1,5 3,65 0,70 0,40 0,05 1,99
AL 25 AL25–BLS 25 1,20 23,2 + 0,21 – 0,42 4,3 3,0 2,0 23,9 – 0,21 1,30 1,6 7,05 16,20 1,5 3,70 0,66 0,40 0,05 1,89
AL 26 AL26–BLS 26 1,20 24,2 + 0,21 – 0,42 4,4 3,1 2,0 24,9 – 0,21 1,30 1,6 7,34 16,10 1,5 3,70 0,62 0,40 0,05 1,78
AL 28 AL28–BLS 28 1,50 25,9 + 0,21 – 0,42 4,5 3,3 2,0 26,6 – 0,21 1,60 2,1 10,00 32,10 1,5 7,50 0,99 0,40 0,10 3,28
AL 29 AL29–BLS 29 1,50 26,9 + 0,21 – 0,42 4,7 3,4 2,0 27,6 – 0,21 1,60 2,1 10,37 31,80 1,5 7,45 0,91 0,40 0,10 3,03
AL 30 AL30–BLS 30 1,50 27,9 + 0,21 – 0,42 4,7 3,4 2,0 28,6 – 0,21 1,60 2,1 10,70 32,10 1,5 7,65 0,90 0,40 0,10 2,97
AL 32 AL32–BLS 32 1,50 29,6 + 0,21 – 0,42 5,0 3,6 2,5 30,3 – 0,25 1,60 2,5 13,85 31,20 2,0 5,55 0,90 0,45 0,10 2,57
AL 34 AL34–BLS 34 1,50 31,5 + 0,21 – 0,42 5,1 3,8 2,5 32,3 – 0,25 1,60 2,5 14,72 31,30 2,0 5,60 0,86 0,45 0,10 2,45
AL 35 AL35–BLS 35 1,50 32,2 + 0,25 – 0,50 5,2 3,8 2,5 33,0 – 0,25 1,60 3,0 17,80 30,80 2,0 5,50 0,93 0,50 0,10 2,32
AL 37 AL37–BLS 37 1,50 34,2 + 0,25 – 0,50 5,4 4,0 2,5 35,0 – 0,25 1,60 3,0 18,80 30,00 2,0 5,40 0,83 0,50 0,10 2,08
AL 38 AL38–BLS 38 1,75 35,2 + 0,25 – 0,50 5,5 4,1 2,5 36,0 – 0,25 1,85 3,0 19,30 49,50 2,0 9,10 1,30 0,50 0,10 3,26
AL 40 AL40–PRS 40 1,75 36,5 + 0,39 – 0,90 7,2 4,2 2,5 37,5 – 0,25 1,85 3,8 25,30 51,00 2,0 9,50 1,00 0,60 0,10 1,98
AL 42 AL42–S 42 1,75 38,5 + 0,39 – 0,90 7,2 4,5 2,5 39,5 – 0,25 1,85 3,8 26,70 50,00 2,0 9,45 0,95 0,60 0,10 1,91
AL 45 AL45–S 45 1,75 41,5 + 0,39 – 0,90 7,2 4,6 2,5 42,5 – 0,25 1,85 3,8 28,60 49,00 2,0 9,35 0,92 0,60 0,10 1,86
AL 47 AL47–S 47 1,75 43,5 + 0,39 – 0,90 7,2 4,8 2,5 44,5 – 0,25 1,85 3,8 30,00 49,50 2,0 9,50 0,92 0,60 0,10 1,85
AL 48 AL48–S 48 1,75 44,5 + 0,39 – 0,90 7,2 4,9 2,5 45,5 – 0,25 1,85 3,8 30,70 49,40 2,0 9,50 0,92 0,60 0,10 1,84
AL 50 AL50–S 50 2,00 45,8 + 0,39 – 0,90 8,2 5,0 2,5 47,0 – 0,25 2,15 4,5 38,00 73,30 2,0 14,40 1,33 0,80 0,15 2,05
AL 55 AL55–S 55 2,00 50,8 + 0,46 – 1,10 8,2 5,4 2,5 52,0 – 0,30 2,15 4,5 42,00 71,40 2,5 11,40 1,32 0,80 0,15 2,04
AL 57 AL57–S 57 2,00 52,8 + 0,46 – 1,10 8,2 5,6 2,5 54,0 – 0,30 2,15 4,5 43,70 70,90 2,5 11,40 1,30 0,80 0,15 2,01
AL 58 AL58–S 58 2,00 53,8 + 0,46 – 1,10 8,2 5,7 2,5 55,0 – 0,30 2,15 4,5 44,30 71,10 2,5 11,50 1,30 0,80 0,15 2,02
AL 60 AL60–S 60 2,00 55,8 + 0,46 – 1,10 8,2 5,8 2,5 57,0 – 0,30 2,15 4,5 46,00 69,30 2,5 11,30 1,28 0,80 0,15 1,97
AL 62 AL62–S 62 2,00 57,8 + 0,46 – 1,10 8,2 5,9 2,5 59,0 – 0,30 2,15 4,5 47,50 69,30 2,5 11,40 1,28 0,80 0,15 1,97
AL 65 AL65–S 65 2,50 60,8 + 0,46 – 1,10 10,2 6,2 3,0 62,0 – 0,30 2,65 4,5 49,90 135,60 2,5 22,70 1,96 1,00 0,20 2,45
AL 67 AL67–S 67 2,50 62,5 + 0,46 – 1,10 10,2 6,4 3,0 64,0 – 0,30 2,65 4,5 51,30 136,10 2,5 23,00 1,96 1,00 0,20 2,45
AL 68 AL68–S 68 2,50 63,5 + 0,46 – 1,10 10,2 6,5 3,0 65,0 – 0,30 2,65 4,5 52,20 135,90 2,5 23,10 1,95 1,00 0,20 2,44
AL 70 AL70–S 70 2,50 65,5 + 0,46 – 1,10 10,2 6,6 3,0 67,0 – 0,30 2,65 4,5 53,80 134,20 2,5 23,00 1,93 1,00 0,20 2,41
AL 75 AL75–S 75 2,50 70,5 + 0,46 – 1,10 10,2 7,0 3,0 72,0 – 0,30 2,65 4,5 57,60 130,00 2,5 22,80 1,88 1,00 0,20 2,34
AL 80 AL80–S 80 2,50 74,5 + 0,46 – 1,10 10,2 7,4 3,0 76,5 – 0,30 2,65 5,3 71,60 128,40 3,0 19,50 1,89 1,00 0,20 2,36
AL 85 AL85–S 85 3,00 79,5 + 0,46 – 1,10 10,2 7,8 3,5 81,5 – 0,54 3,15 5,3 76,20 215,40 3,0 33,40 3,24 1,00 0,20 4,05
AL 90 AL90–S 90 3,00 84,5 + 0,54 – 1,30 10,2 8,2 3,5 86,5 – 0,54 3,15 5,3 80,80 217,20 3,0 34,40 3,21 1,00 0,20 4,01
AL 95 AL95–S 95 3,00 89,5 + 0,54 – 1,30 10,2 8,6 3,5 91,5 – 0,54 3,15 5,3 85,50 212,20 3,5 29,30 3,21 1,00 0,20 4,00
AL 100 AL100–S 100 3,00 94,5 + 0,54 – 1,30 10,2 9,0 3,5 96,5 – 0,54 3,15 5,3 90,00 206,40 3,5 29,00 3,18 1,00 0,20 3,97
Ungespannt
Unstressed
A l’état libre
Härte / Hardness / Dureté: d1 = 16 ÷ 48 mm: 470 ÷ 580 HV
^
47 ÷ 54 HRC
Härte / Hardness / Dureté: d1 = 50 ÷ 100 mm: 435 ÷ 580 HV
^
44 ÷ 51 HRC
=
=
Für weitere Daten siehe gleich-
große K-Ringe Seite 46 – 51.
For further data, refer to the identi-
cally sized K rings on Pages 46 – 51.
Pour toutes autres caractéristiques,
se reporter aux indications des
pages 46 – 51, segments d’arrêt
type K de mêmes dimensions.
a
min.
= b
max.
+ s
1max.
+ u + s
max.
a
max.
= b
min.
+ ∆a
oder / or / ou
a
max.
= b
min.
+ S
1min.
+ L + s
min.
a
min.
= b
max.
- ∆a
F
L
= C
.
f
f
max.
= L-u
f
min.
= L - (Σ∆ + u)
Für die Bemaßung gilt:
The following applies to dimensions:
Pour le calcul, procéder comme suit:
Σ∆ ≤ L-u
Anpresskraft:
Pressure:
Force de pression:
]
]
Maximale Vorspannung
Maximum prestress
Pression frontale maximum
Minimale Vorspannung
Minimum prestress
Pression frontale minimum
