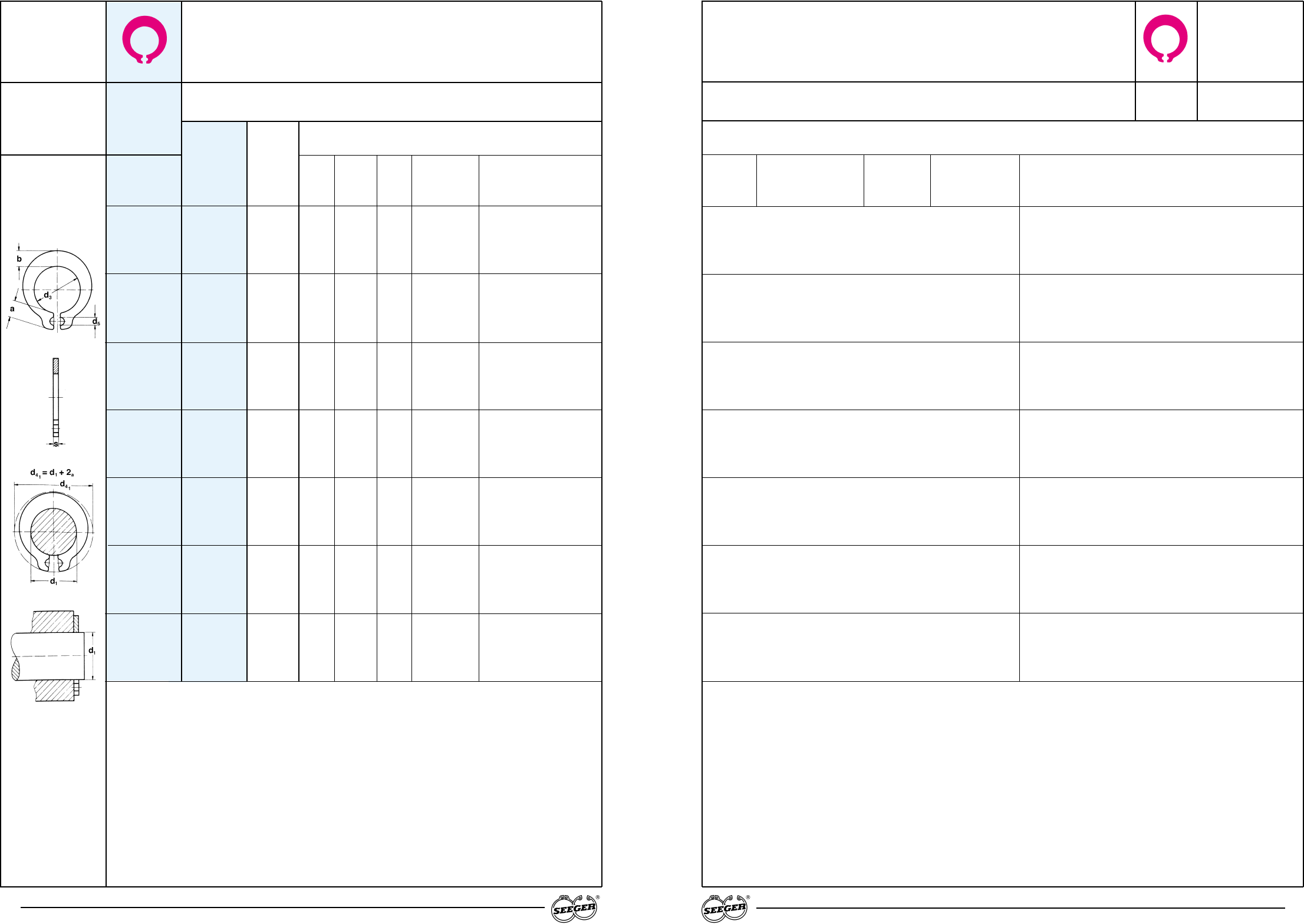

Seeger-Greifringe für Wellen ohne Nut
Seeger-Grip-Rings for shafts without grooves
Colliers d’étranglement Seeger pour arbres sans gorge
59
21
Ergänzende Daten · Supplementary data · Données complémentaires
Haltekraft
Retaining force
n
abl. Zange
Force de retenue x1000 Pliers
d
4
1
H(N) (1/min) Pince
Härte / Hardness / Dureté: 48 ÷ 53 HRC = 485 ÷ 560 HV
G 1,5 – G 30,0
58
Maßliste Standard
Data chart Standard
Table Exécution
dimensionnelle standard
Nennmaß
Nominal
dimension
Dimension
nominale
Toleranz Gew.
Tolerance a b d
5
Weight
Tolérance Masse
d
1
(h10) s d
3
max. ≈ min. kg/1000
Bezeichnung
Designation
Désignation
Bestell-
Nummer
Order number
Référence
de commande
Ring · Ring · Anneau
Seeger-Greifringe für Wellen ohne Nut
Seeger-Grip-Rings for shafts without grooves
Colliers d’étranglement Seeger pour arbres sans gorge
G 1,5 – G 30,0
G 1,5 G1.5–BLS 1,5 0,40 1,40 ±0,020 1,7 0,7 0,9 0,013 5,1 40 350 ZGG–0
G 2,0 G2–BLS 2,0 0,60 1,90 ±0,020 1,9 1,0 0,9 0,036 6,0 50 260 ZGG–0
G 2,2 G2.2–BLS 2,2 0,60 2,05 ±0,025 1,9 1,1 0,9 0,038 6,2 50 270 ZGG–0
G 2,5 G2.5–BLS 2,5 0,60 2,35 ±0,030 1,9 1,2 0,9 0,045 6,5 60 220 ZGG–0
G 2,8 G2.8–BLS 2,8 0,60 2,65 ±0,035 2,0 1,3 0,9 0,057 7,0 70 190 ZGG–0
G 3,0 3–BLS 3,0 0,60 2,85 ±0,040 2,1 1,4 0,9 0,065 7,4 75 170 ZGG–0
G 3,5 G3.5–BLS 3,5 0,60 3,30 ±0,050 2,3 1,6 0,9 0,081 8,3 90 150 ZGG–0
G 4,0 G4–BLS 4,0 0,80 3,80 ±0,060 2,7 1,8 1,2 0,154 9,6 100 125 ZGG–1
G 4,5 G4.5–BLS 4,5 0,80 4,25 ±0,060 2,9 2,0 1,3 0,173 10,5 120 120 ZGG–1
G 5,0 G5–BLS 5,0 0,80 4,75 ±0,075 2,9 2,2 1,3 0,200 11,0 130 100 ZGG–1
G 5,5 G5.5–BLS 5,5 0,80 5,20 ±0,075 3,0 2,2 1,3 0,216 11,7 150 90 ZGG–1
G 6,0 G6–BLS 6,0 1,00 5,70 ±0,075 3,2 2,4 1,4 0,402 12,6 170 81 ZGG–1
G 7,0 G7–BLS 7,0 1,00 6,70 ±0,090 3,4 2,7 1,4 0,428 14,0 180 63 ZGG–1
G 8,0 G8–BLS 8,0 1,00 7,70 ±0,090 3,5 3,0 1,4 0,524 15,2 200 52 ZGG–1
G 9,0 G9–BLS 9,0 1,20 8,65 ±0,090 4,7 3,3 2,0 0,808 18,6 230 46 ZGG–2
G 10,0 G10–BLS 10,0 1,20 9,65 ±0,090 4,7 3,5 2,0 0,944 19,6 250 39 ZGG–2
G 10,5 G10.5–BLS 10,5 1,20 10,20 ±0,110 4,0 3,8 1,5 1,100 18,7 260 34 ZGG–1
G 11,0 G11–BLS 11,0 1,20 10,60 ±0,110 4,8 4,2 2,0 1,208 20,8 280 37 ZGG–2
G 12,0 G12–BLS 12,0 1,20 11,60 ±0,110 4,8 4,6 2,0 1,454 21,8 300 33 ZGG–2
G 13,0 G13–BLS 13,0 1,20 12,55 ±0,110 5,3 5,0 2,0 1,750 23,8 320 31 ZGG–2
G 13,8 G13.8–BLS 13,8 1,50 13,30 ±0,110 5,1 5,4 2,2 2,492 24,8 350 30 ZGG–2
G 14,0 G14–BLS 14,0 1,50 13,50 ±0,110 5,1 5,4 2,2 2,456 25,0 350 29 ZGG–2
G 15,0 G15–BLS 15,0 1,50 14,50 ±0,110 5,1 5,6 2,2 2,716 26,4 400 26 ZGG–2
G 16,0 G16–BLS 16,0 1,50 15,40 ±0,110 5,6 5,8 2,5 2,940 27,8 500 26 ZGG–3
G 17,0 G17–BLS 17,0 1,75 16,35 ±0,110 6,0 6,2 2,5 4,010 29,5 600 24 ZGG–3
G 18,0 G18–BLS 18,0 1,75 17,30 ±0,110 6,1 6,6 2,5 4,460 31,4 700 23 ZGG–3
G 20,0 G20–BLS 20,0 1,75 19,30 ±0,130 6,1 7,1 2,5 5,270 34,4 700 20 ZGG–3
G 22,0 G22–BLS 22,0 1,75 21,20 ±0,130 6,6 7,4 2,5 6,060 37,0 750 18 ZGG–3
G 24,0 G24–BLS 24,0 1,75 23,15 ±0,130 6,6 7,8 2,5 7,000 39,8 750 16 ZGG–3
G 25,0 G25–BLS 25,0 1,75 24,15 ±0,130 6,6 8,2 2,5 7,450 41,6 750 15 ZGG–3
G 30,0 G30–BLS 30,0 1,75 29,00 ±0,130 9,0 9,0 2,5 10,00 48,2 750 12 ZGG–3
21
^
Ungespannt
Unstressed
A l’état libre
Härte / Hardeness / Dureté: 48 ÷ 53 HRC ^ 485 ÷ 560 HV
=
