2. INSTALLATION
2 - 2

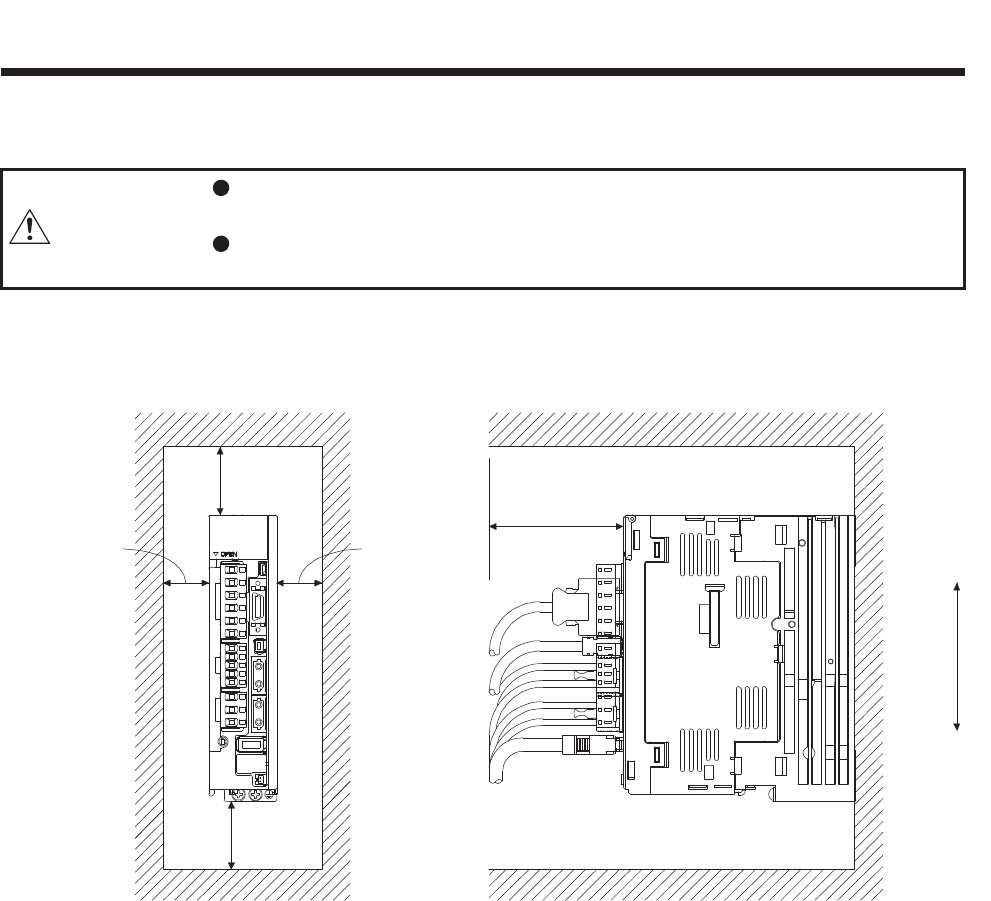

2.1 Installation direction and clearances
CAUTION
The equipment must be installed in the specified direction. Otherwise, it may
cause a malfunction.
Leave specified clearances between the servo amplifier and the cabinet walls or
other equipment. Otherwise, it may cause a malfunction.
(1) 7 kW or less
(a) Installation of one servo amplifier
40mmએ
10mmએ10mmએ
40mmએ
ࠨࡏࠕࡦࡊ
ᓮ⋚ ᓮ⋚
80mmએ
㈩✢
ᄤ
Cabinet
Cabinet
Top
Bottom
10 mm or more
10 mm or more
Wiring allowance
80 mm or more
40 mm or more
Servo amplifier
40 mm or more
