1. FUNCTIONS AND CONFIGURATION
1 - 14

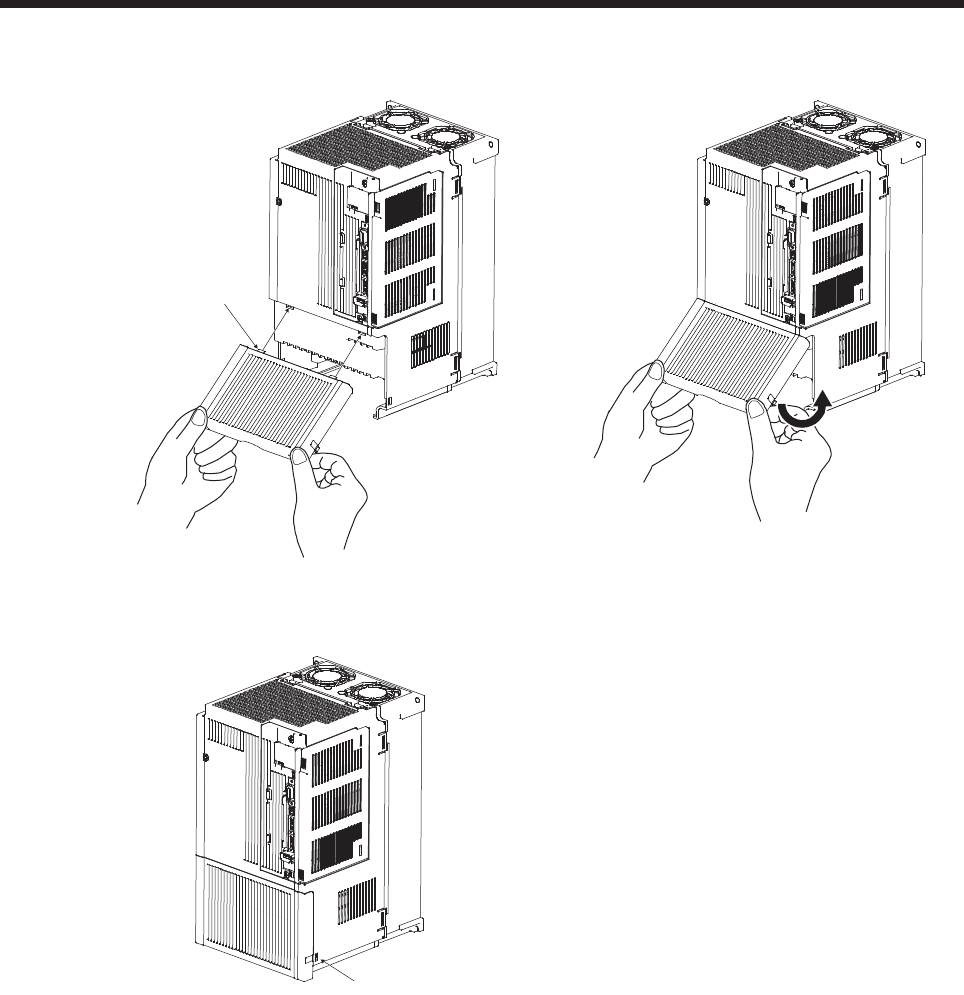

Reinstallation of the front cover
ṇ㠃࢝ࣂ࣮
ྲྀࡅ࡙ࡵ
A)
A)
1) Insert the front cover setting tabs into the sockets of
servo amplifier (2 places).
2) Push down the cover, supporting at point A).
ྲྀࡅ࡙ࡵ
3) Press the cover against the terminal box until the
installing knobs click.
Front cover
setting tab
Setting tab
