AR-651/810 DEVELOPER UNIT 12 - 13

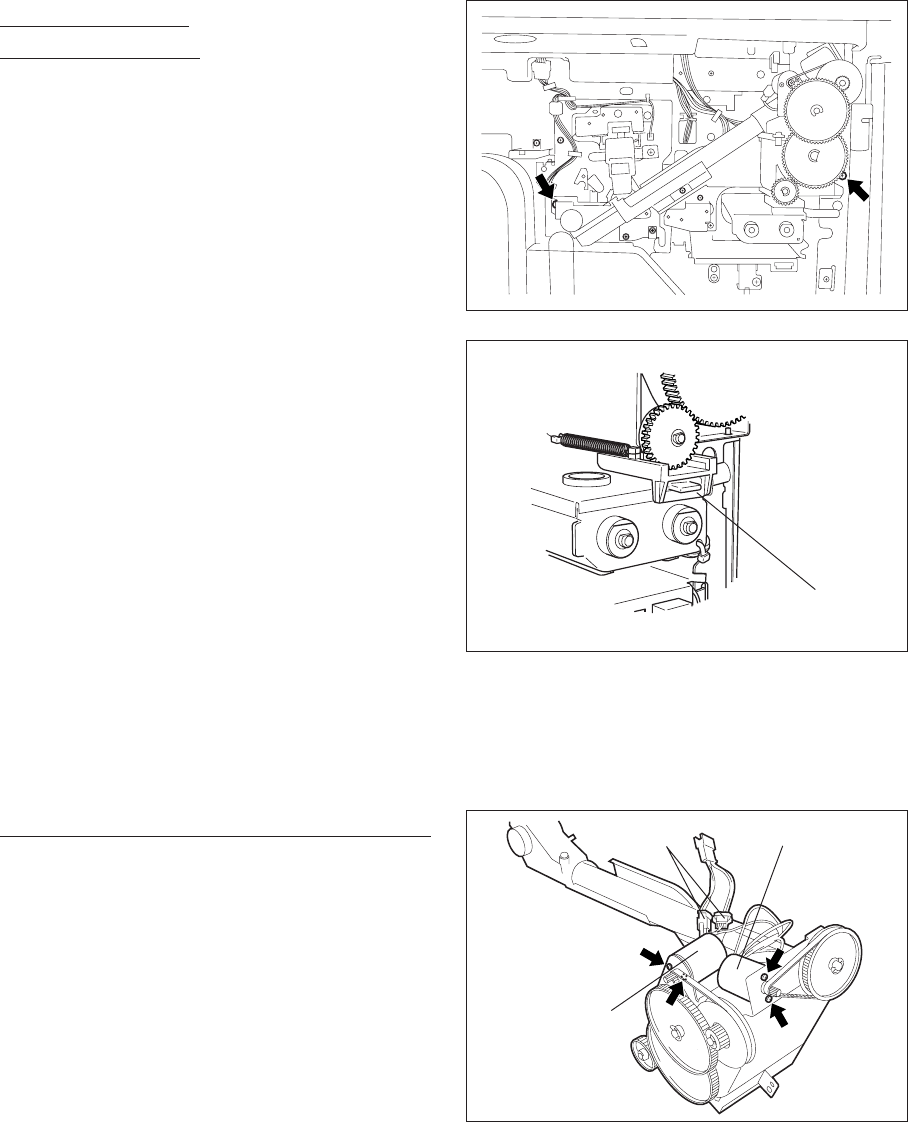

[B] Toner recycle unit
(B-1) Toner recycle unit
(1) Remove the toner cartridge drive unit.
(2) Remove 2 screws and take off the toner
recycle unit.
Notes: 1. Be careful when treating this unit because
the toner is liable to be spilled out from the
connecting section among the toner
recycle unit, cleaner unit and developer
unit.
2. When installing the toner recycle unit, put
the window of the toner recycle unit
shutter section and protrusion of the
developer unit together.
3. Be careful not to give vibrations as less as
possible when removing/installing the
toner recycle unit, for they may cause
stains on images. Especially, the images
are more likely to be stained when the
remaining toner in the toner cartridge is
decreased.
(B-2) Recycle toner transport motor/Hopper motor
(1) Disconnect 2 connectors.
(2) Remove 2 screws and take off the transport
motor.
(3) Remove 2 screws and take off the hopper motor.
Protrusion
Transport motor
Hopper motor
Connector
