Montageanleitungen

DEU

ANSCHLUSS DER RAUMEINHEIT DD2+

Der KXD Kesselschaltfeld ermöglichen einen Anschluss der digitalen Raumeinheit DD2+,

die die Periodentemperatur misst und die Einstellung der Soll-Tagestemperatur und Soll-

Nachttemperatur und die Auswahl der Betriebsart ermöglicht. An einen Regler können bis

zu zwei Raumeinheiten angeschlossen werden.

Einstellung der Kodierschalter an die Raumeinheit DD2+:

1 2 3 4

Obligatorische Einstellung.

1 2 3 4

Raumeinheit steuert den Kreis 1.

1 2 3 4

Raumeinheit steuert den Kreis 1 nicht.

1 2 3 4

Raumeinheit steuert den Kreis 2.

1 2 3 4

Raumeinheit steuert den Kreis 2 nicht.

1 2 3 4

Erste Raumeinheit.

1 3 4

Zweite Raumeinheit.

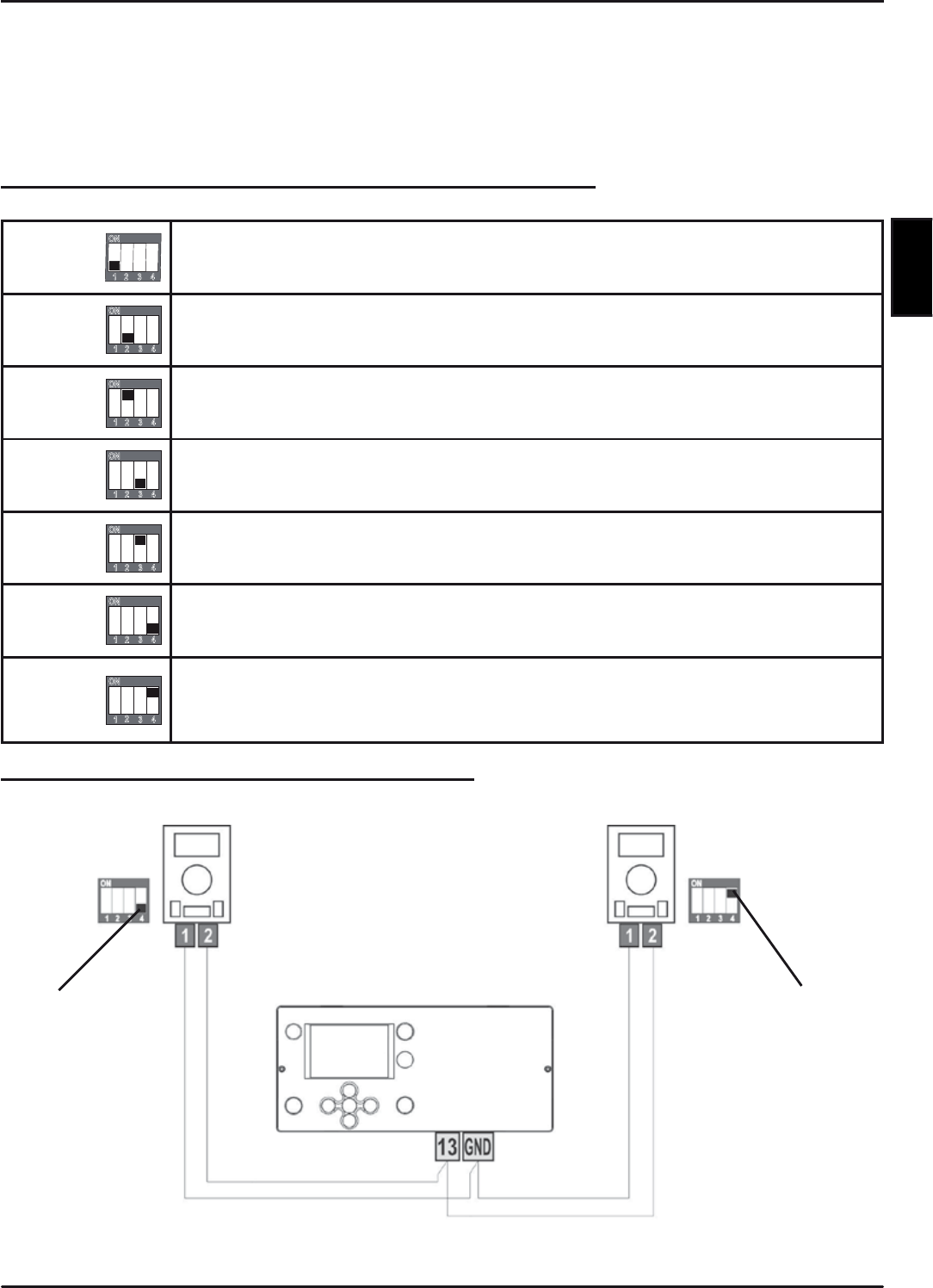

Das Anschlussshema der Raumeinheit DD2+:

Erste

Raumeinheit

Zweite

Raumeinheit
