Montageanleitungen

DEU

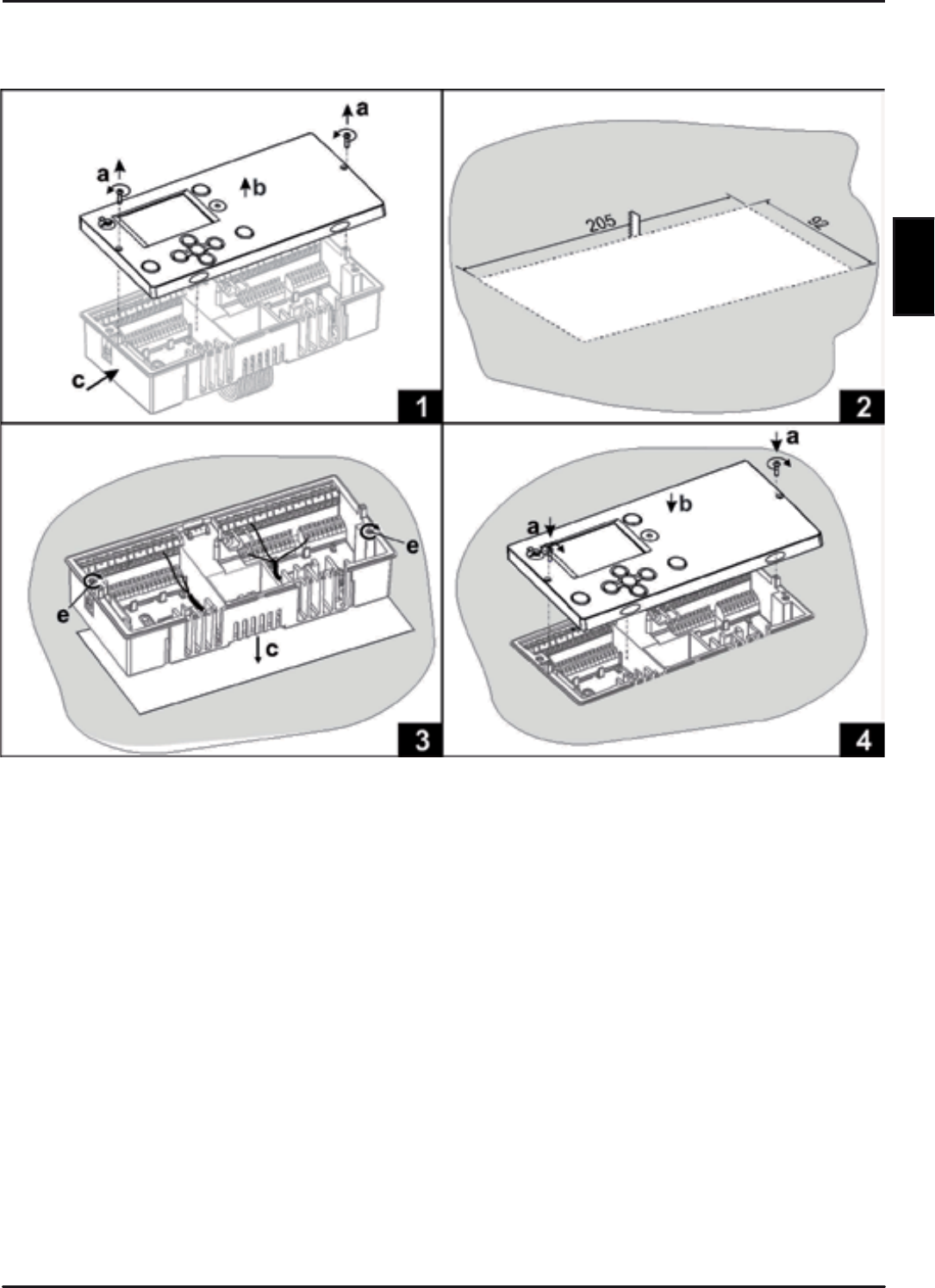

Die Montage in die Öffnung am Kessel wird wie folgt ausgeführt:

1. Die Schrauben (a) herausschrauben und den Regler (b) aus der Halterung (c) nehmen.

2. Im Paneel eine Öffnung von 205 x 92 mm ausschneiden.

3. Auf dem Boden der Halterung beide Löcher durchbrechen, durch die linke Öffnung die

Leitungen für die Schalter und durch die rechte Öffnung die Leitungen für die

Netzversorgung führen. Die Halterung (c) in den Ausschnitt am Kessel einfügen und mit

den Befestigungshaken (e) am Gehäuse befestigen.

4. Die elektrischen Anschlüssen anbringen, den Regler (b) zurück in die Halterung setzen

und mit Schrauben (a) befestigen.

MONTAGE IN DIE KESSELÖFFNUNG

Die Kesselöffnungsmontage wird wie folgt ausgeführt:
