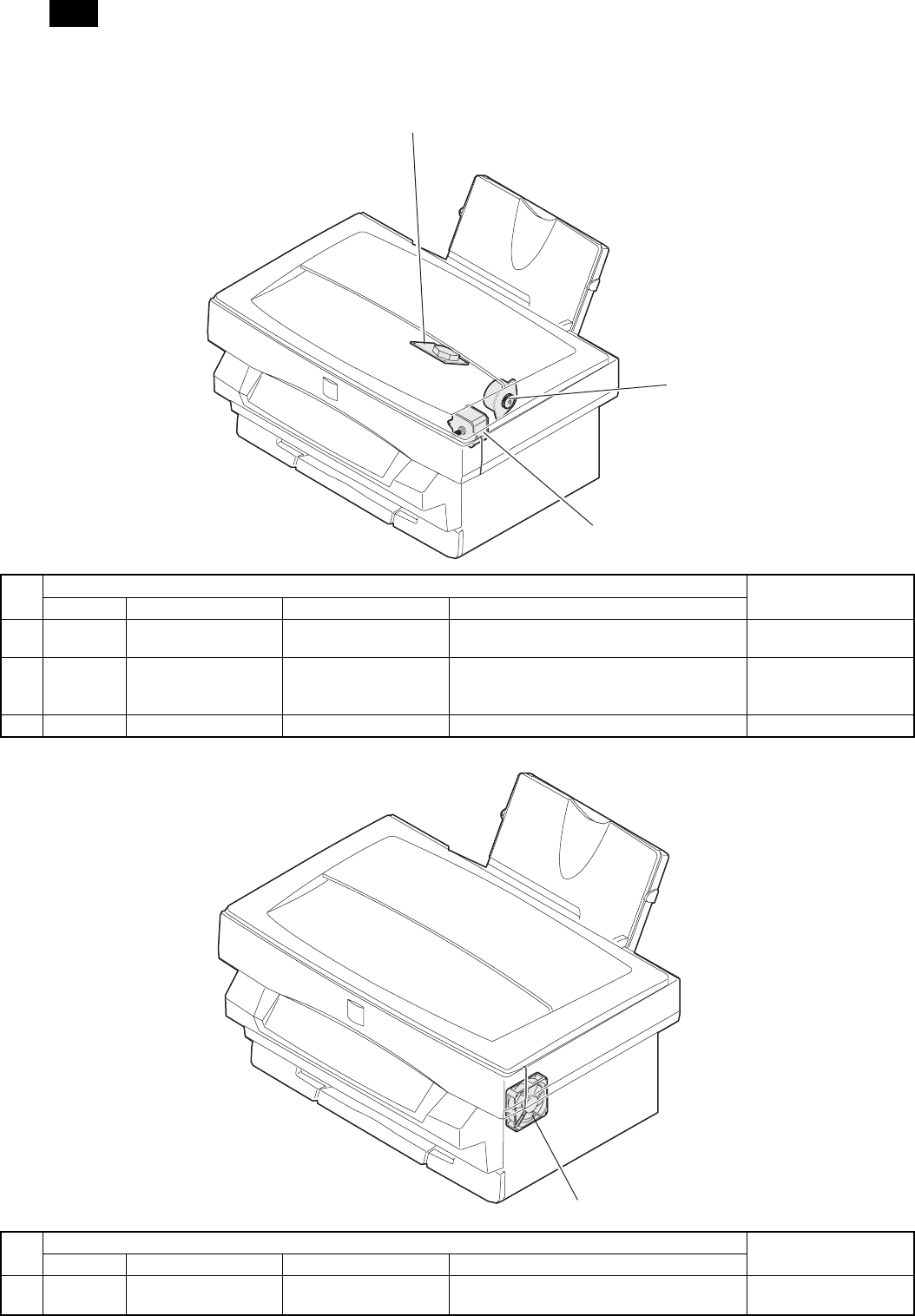

(4) Motor
a. Drive motor
No.
Parts
Note
Code Name Type Function/operation
1 LSM Laser scanning motor DC brushless motor
(+24V)
Drives the scanning mirror.
2 MM Main motor Stepping motor (+24V) Drives the paper feed section, the paper
transport section, and the image process
section.
3 IMGSM Scanning motor Stepping motor (+24V) Drives the scanner (reading) unit.
b. Fan (motor)
No.
Parts
Note
Code Name Type Function/operation
1 FM Cooling fan motor Propel (DC brushless
motor) (+24V)
Cools inside the machine (the fusing section
and the image process section).
3) IMGSM
1) LSM
2) MM
1) FM
