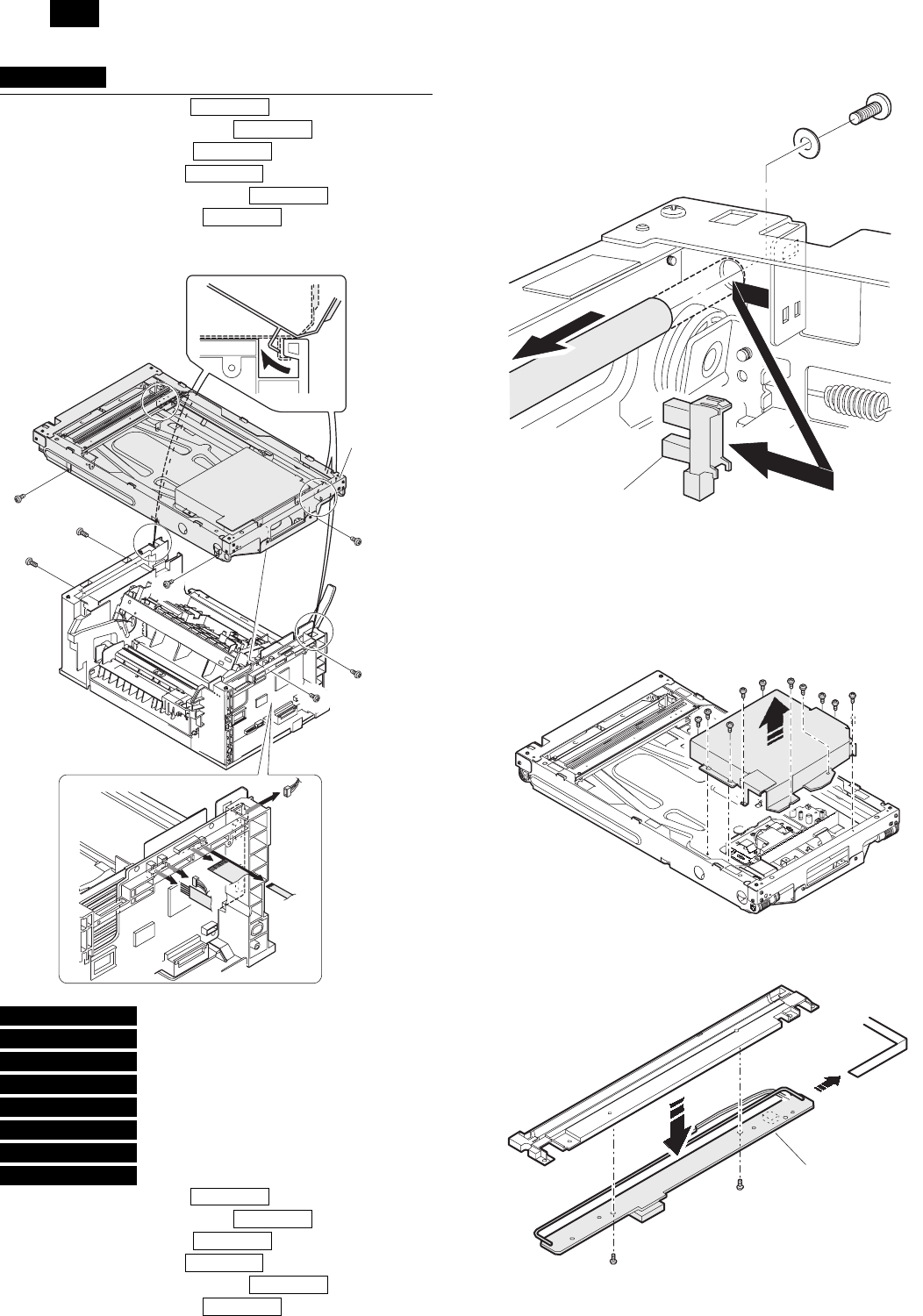

S004/Ua001 Scanner unit
(1) Remove the rear cabinet S001/P001 .
(2) Remove the front upper cabinet S001/P002 .
(3) Remove the right cabinet S001/P003 .
(4) Remove the left cabinet S001/P004 .
(5) Remove the document table glass S001/P007 .
(6) Remove the fan motor unit S010/P001 .
(7) Remove the screw, the connector, and the hook, and remove
the scanner unit (S004/Ua001).
S004/Ua001/P001 Scanner home positions sensor
S004/Ua001/P002 Scanner (copy) lamp drive PWB
S004/Ua001/P003 Scanner motor
S004/Ua001/P004 Scanner motor gear
S004/Ua001/P005 CCD unit
S004/Ua001/P006 Scanner rail
S004/Ua001/P007 Scanner shaft
S004/Ua001/P008 Scanner drive wire
(1) Remove the rear cabinet S001/P001 .
(2) Remove the front upper cabinet S001/P002 .
(3) Remove the right cabinet S001/P003 .
(4) Remove the left cabinet S001/P004 .
(5) Remove the document table glass S001/P007 .
(6) Remove the fan motor unit S010/P001 .
(7) Remove the screw and remove the scanner shaft.
(8) Release the hook, cut the binding band, and remove the scan-
ner home position sensor (S004/Ua001/P001).
∗ Troubles caused by improper work
1) L1-00 trouble
2) L3-00 trouble
(9) Remove the screw and remove the dark box cover.
(10) Remove the screw and the connector, and remove the scanner
lamp drive PWB. (S004/Ua001/P002).
S004/Ua001
S004/Ua001/P001
S004/Ua001/P002
FO-3800M
