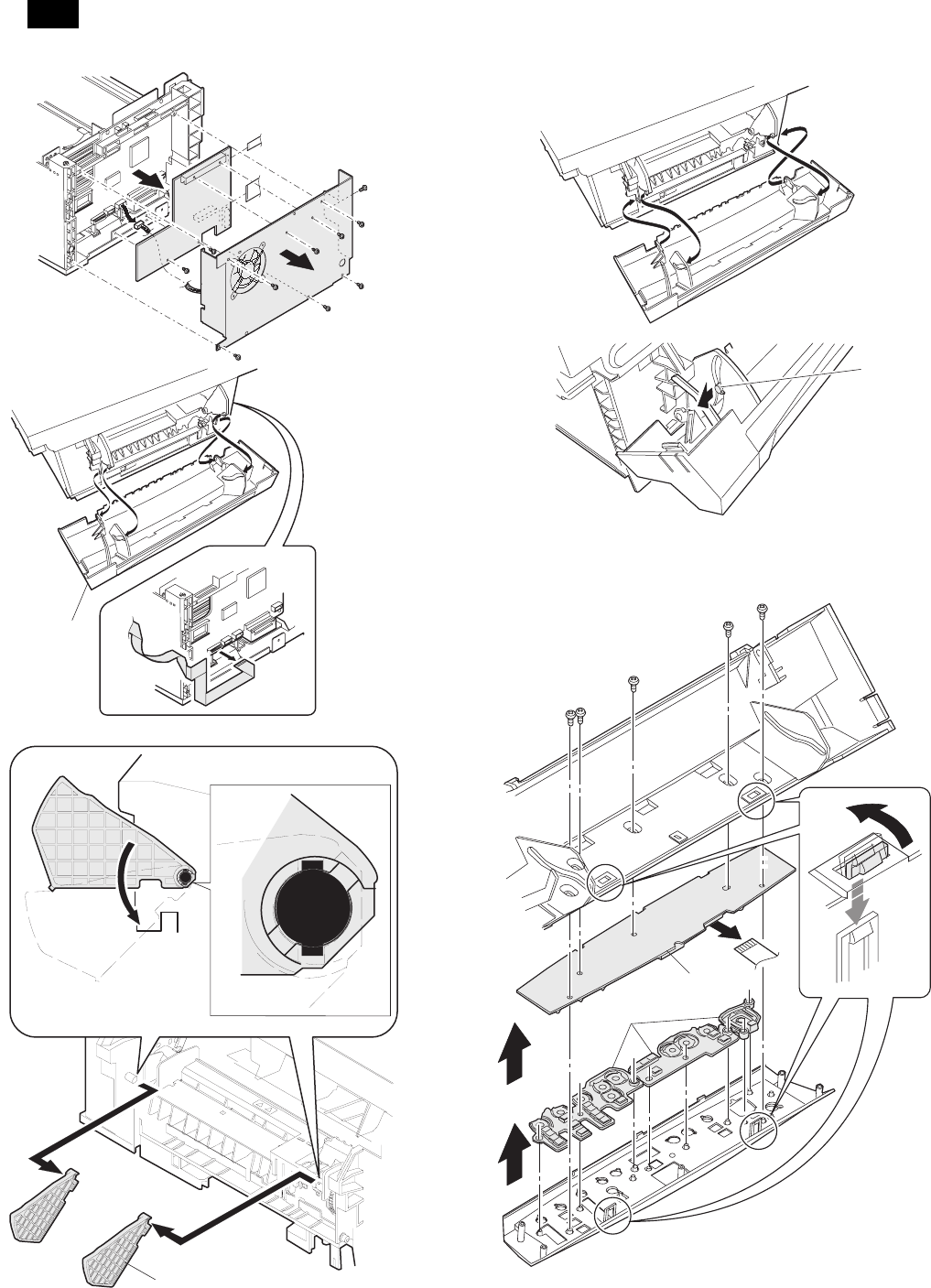

(5) Fit the hinge (S002/Ua001/P001) lock hole and pull it out.
∗ Note for assembly
#1. After installing the hook to the operation unit, bring the stop-
per section to the center of the long hole and push it in the
arrow direction
(6) Remove the screw, remove the connector, and remove the
operation control PWB (S002/Ua001/P002) and the key top
(S002/Ua001/P003).
∗ Troubles caused by improper work
1) Key operation trouble
2) Display trouble
S002/Ua001
S002/Ua001P001
#1
S002/Ua001
P003
S002/Ua001
P002
FO-3800M
9 – 9
