AR-168N/168L DISASSEMBLY AND ASSEMBLY 8 - 22

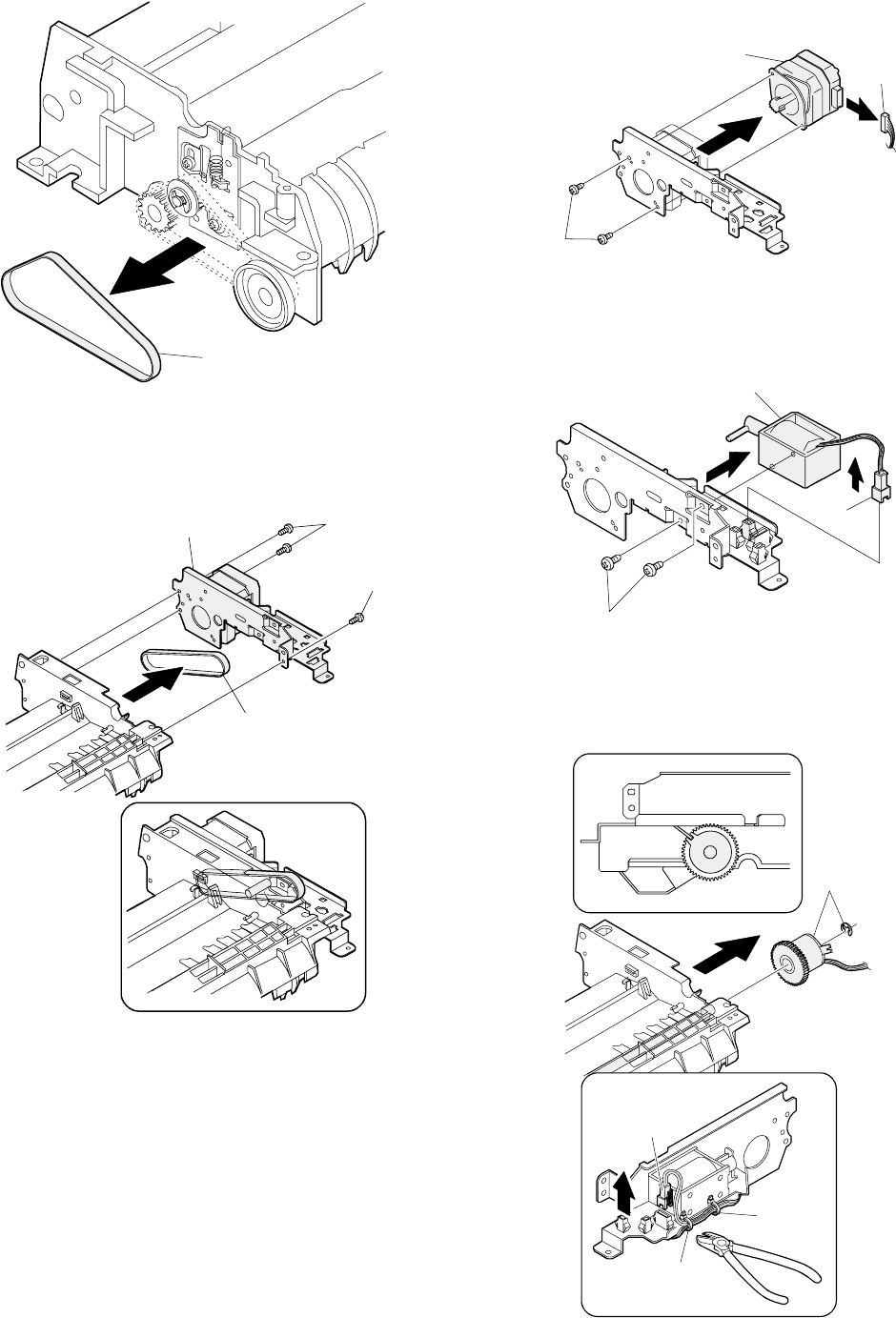

K. Belt 1
1) Remove the belt.
L. Belt 2
1) Remove three screws.
2) Remove the drive unit.
3) Remove the belt.
Note: When reassembling, hang the belt on the boss.
M. SPF motor
1) Remove the harness.
2) Remove two screws.
3) Remove the SPF motor.
N. Solenoid
1) Remove the harness.
2) Remove two screws.
3) Remove the solenoid.
O. Clutch
1) Cut the band with nippers.
2) Remove the harness.
3) Remove the clutch.
1
1
2
3
1
1
2
3
1
2
3
1
1
2
3
08_DISSASEMBLY.fm 22 ページ ２００５年１１月１８日 金曜日 午後５時３３分
