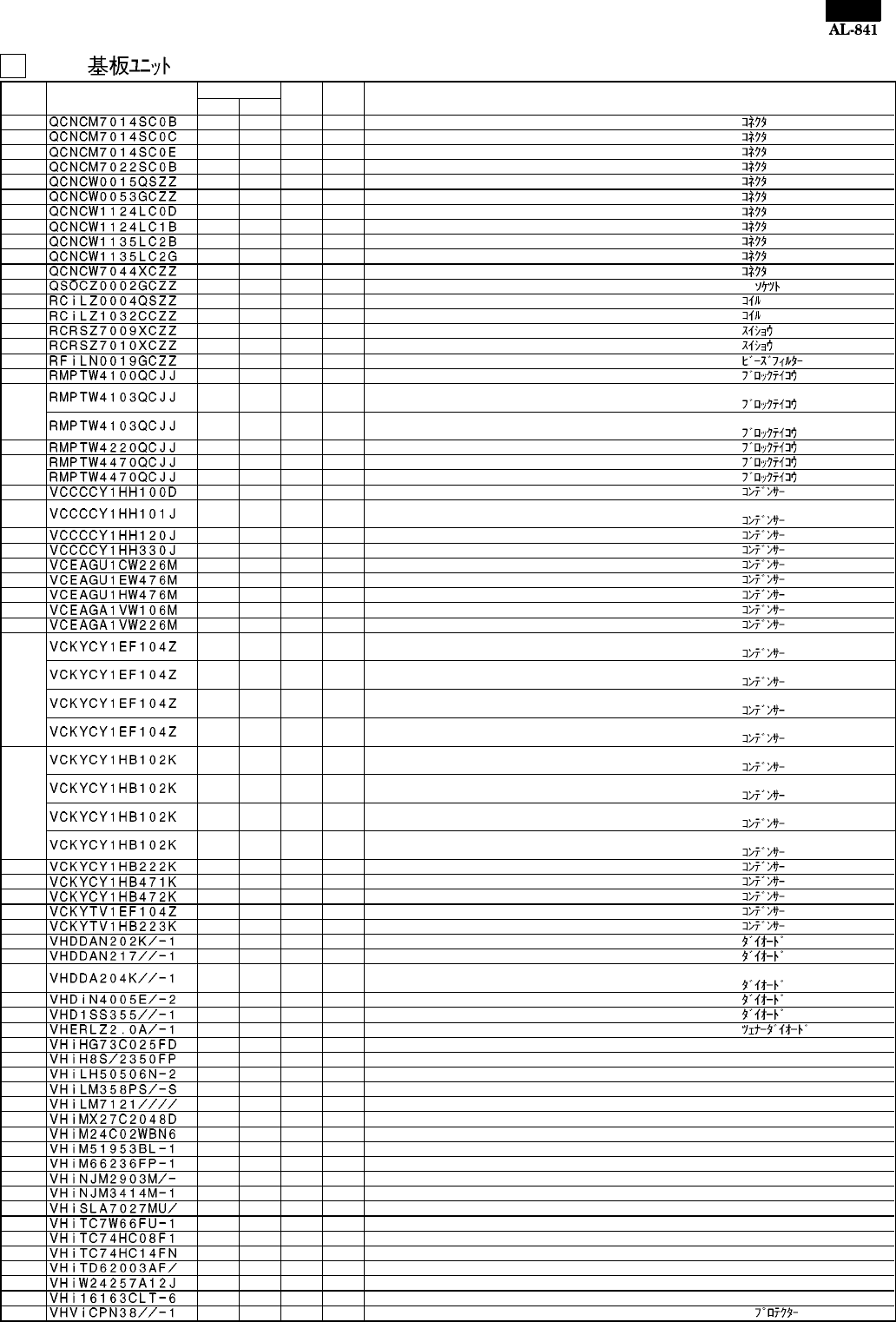

Zobrazit stránku 20
12 MCU (MCU PWB Unit)
NO. PARTS CODE
PRICE RANK
NEW
MARK
PART
RANK
DESCRIPTION
Ex. Ja.
1
AD DJ C
Connector (2pin) [CN2]
2 AA DD C
Connector (3pin) [CN15,17]
3 AB DJ C
Connector (5pin) [CN4,6]
4 AB DD C
Connector (2pin) [CN17]
5 AE DJ C
Connector (5pin) [CN14]
6 AD DJ C
Connector (9pin) [CN12]
7 AB DJ C
Connector (4pin) [CN13]
8 AC DJ C
Connector (12pin) [CN1]
9 AE DS C
Connector (22pin) [CN16]
10 AF DS C
Connector (27pin) [CN18]
11 AG DS C
Connector (20pin) [CN5]
12 AD DJ C
IC socket (40pin) [IC6] IC
13 AE DJ C
Coil (NFM839R02C470R101) [EF1∼EF3]
14 AD DJ C
Coil (SBO-02SAN) [L1∼9]
15 AP EQ B
Crystal (11.85737433MHz) [X2]
16 AG DS B
Crystal (19.99370079MHz) [X1]
17 AC DJ C
Bead filter (ZE221) [L101]
18 AA DD B
Block resistor (10Ω×4) [RA5∼8,21,24,45,46]
19
AB DD B
Block resistor (10KΩ×4 1/32W ±5%)
[RA1∼4,9,11,12,14∼16]
AB DD B
Block resistor (10KΩ×4 1/32W ±5%)
[RA18,19,22,28,29,37,39,43,44,47]
20 AB DD B
Block resistor (22Ω×4) [RA49,51]
21
AB DD B
Block resistor (47Ω×4 1/32W ±5%) [RA10,13,17,23,25∼27]
AB DD B
Block resistor (47Ω×4 1/32W ±5%) [RA30∼36,40∼42]
22 AA DD C
Capacitor (50WV 10pF) [C137,138]
23 AA DD C
Capacitor (50WV 100pF)
[C139∼141,146,148,160,161,194∼199,201,211,213,214,239]
24 AA DD C
Capacitor (50WV 12pF) [C228]
25 AA DD C
Capacitor (50WV 33pF) [C229]
26 AA DD C
Capacitor (16WV 22µF) [C3∼5]
27 AB DD C
Capacitor (25WV 47µF) [C38]
28 AB DD C
Capacitor (50WV 47µF) [C25]
29 AA DD C
Capacitor (35WV 10µF) [C21,22,28,31,32,34,37,40,43]
30 AC DD C
Capacitor (35WV 22µF) [C1,2,7]
31
AA DD C
Capacitor (25WV 0.10µF)
[C6,8∼10,13∼15,17,19,20,23,24,27,29]
AA DD C
Capacitor (25WV 0.10µF)
[C30,33,36,39,41,42,104,109,122,123,135,142]
AA DD C
Capacitor (25WV 0.10µF)
[C151,153,204,209,210,212,215,216,222,224,226]
AA DD C
Capacitor (25WV 0.10µF)
[C227,230,233∼235,238,242,246,254,262,263,271,272]
32
AA DD C
Capacitor (50WV 1000pF)
[C11,12,16,18,26,35,103,105∼108,110,111]
AA DD C
Capacitor (50WV 1000pF)
[C113∼115,117∼119,124∼130,133,144,152,154,158,159,162]
AA DD C
Capacitor (50WV 1000pF)
[C165∼168,180,182,202,206,208,217,218,223,243,249]
AA DD C
Capacitor (50WV 1000pF)
[C251,252,256,258∼261,264,266∼270,274,275]
33 AA DD C
Capacitor (50WV 2200pF) [C225,240,241,255]
34 AB DD C
Capacitor (50WV 470pF) [C220,250,276∼280]
35 AA DD C
Capacitor (50WV 4700pF) [C149]
36 AA DD C
Capacitor (25WV 0.10µF) [C120,121,134,221,244,247,265,273]
37 AA DD C
Capacitor (50WV 0.022µF) [C131,132,136,231,232,245]
38 AB DD B
Diode (DAN202K) [D123]
39 AC DD B
Diode (DAN217) [D113,114]
40 AC DD B
Diode (DA204K)
[D101∼103,111,112,115∼122,124∼127]
41 AB DJ B
Diode (IN4005E) [D2]
42 AB DJ B
Diode (1SS355) [D1,3]
43 AB DJ B
Zener diode (RLZ2.0A) [ZD1]
44 BE GN B
IC (HG73C025FD) [IC9] IC
45
AY FQ B
CPU (H8S/2350FP) [IC5] CPU
46
AU EZ B
IC (LH50506N) [IC109] IC
47
AC DJ B
IC (LM358PS) [IC104] IC
48
AQ EQ B
IC (LM7121) [IC107] IC
49
AY FQ B
IC (MX27C2048D) [IC6] IC
50
AG DS B
IC (M24C02WBN6) [IC1] IC
51
AF DS B
IC (M51953BL) [IC4] IC
52
AT EZ B
IC (M66236FP) [IC101] IC
53
AD DJ B
IC (NJM2903M) [IC102] IC
54
AF DX B
IC (NJM3414M) [IC106] IC
55
AQ EQ B
IC (SLA7027MU) [IC12] IC
56
AF DS B
IC (TC7W66FU) [IC14] IC
57
AF DJ B
IC (TC74HC08F1) [IC108] IC
58
AH DX B
IC (TC74HC14FN) [IC103] IC
59
AE DS B
IC (TD62003AF) [IC10] IC
60
AN EG B
IC (W24257A12J) [IC2,3,13,15] IC
61
BA FX B
64MDRAM (16163CLT-6) [IC7,8,11] 64MDRAM
62
AF DS B
IC protector (ICPN38) [ICP1] IC
– 6 –
