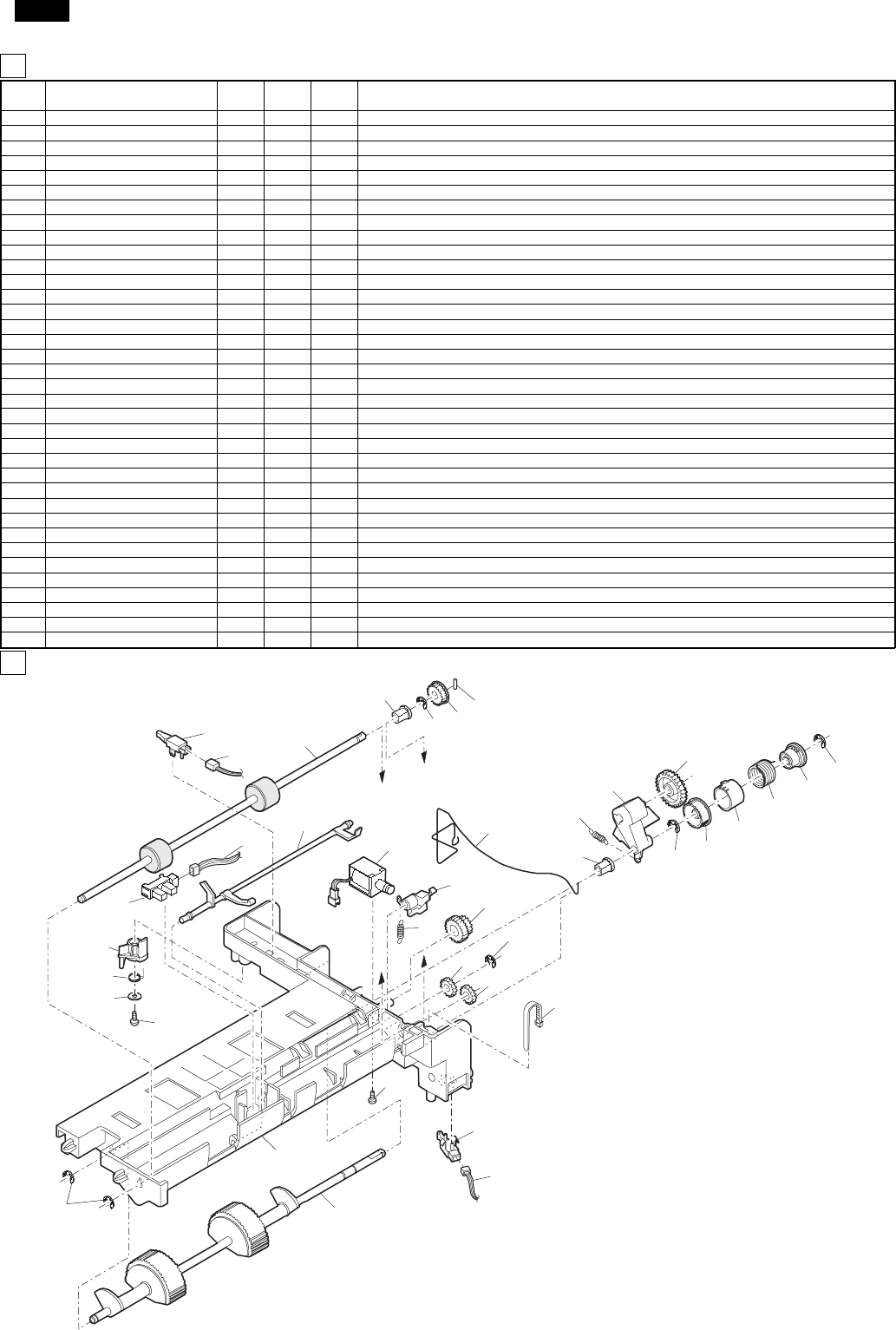

8 AR-DE9(2nd paper feeding unit)
NO. PARTS CODE
PRICE
RANK
NEW
MARK
PART
RANK
DESCRIPTION
1
NROLP0019QSZ1 AP
C Transport roller
2
NBRGZ1043HCZZ AD
C Bearing (B-F5-13)
3
XRESP40-06000 AA
C E type ring
5
NGERH0992FCZZ AB
C Gear (20T)
6
XPSSP20-07000 AA
C Spring pin (f2-7)
7
LBOSZ1031FCZZ AC
C Clutch boss
8
MSPRC0161QSZZ AF
C Clutch spring
9
PPIPP0007QSZZ AD
C Clutch pipe
10
NGERH1132FCZZ AH
C Clutch gear (29T)
11
NGERH1207FCZZ AF
C Joint gear (40T)
12
MARMP0229FCZZ AE
C Joint arm
13
MSPRC2545FCZZ AB
C 2nd joint arm spring
14
DHAI-0158QSZZ AN
C 2nd harness
15
VHPGP1A71A1-1 AG
B Photo sensor (GP1A71A1)
16
MLEVP0033QSZZ AF
C PPDI actuator
17
MSPRD0058QSZZ AG
C Earth spring
18
RPLU-0010QSZZ AN
B PF solenoid
19
XHBSD30P06000 AA
CScrew (3´6)
20
PTME-0008QSZZ AD
C PF clutch pawl
21
MSPRC2546FCZZ AB
C 2nd clutch pawl spring
22
NGERH0041QSZZ AF
C 2nd gear ID (18T/26T)
23
NGERH0990FCZZ AB
C Gear (16T)
24
QSW-B0003QSZZ AF
B Tray detect switch
25
CROLP0015QS01 AU
C Paper feeding roller
26
LFRM-0009QSZ2 AQ
D Paper feeding frame
27
MLEVP0050QSZZ AD
C Actuator lever
28
MSPRD0159QSZZ AC
C 2nd actuator spring
29
XWHSD30-08160 AA
C Washer
30
XEBSD30P08000 AA
CScrew (3´8)
31
LBNDJ0013FCZ1 AA
C Wire band
(Unit)
901
CFRM-0009QS53 BE
E 2nd paper feeding unit
8 AR-DE9(2nd paper feeding unit)
FCP03957
30
29
28
27
24
14
1
2
3
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
22
23
24
25
26
3
3
2
14
3
14
23
3
15
31
AR-150P
– 11 –
