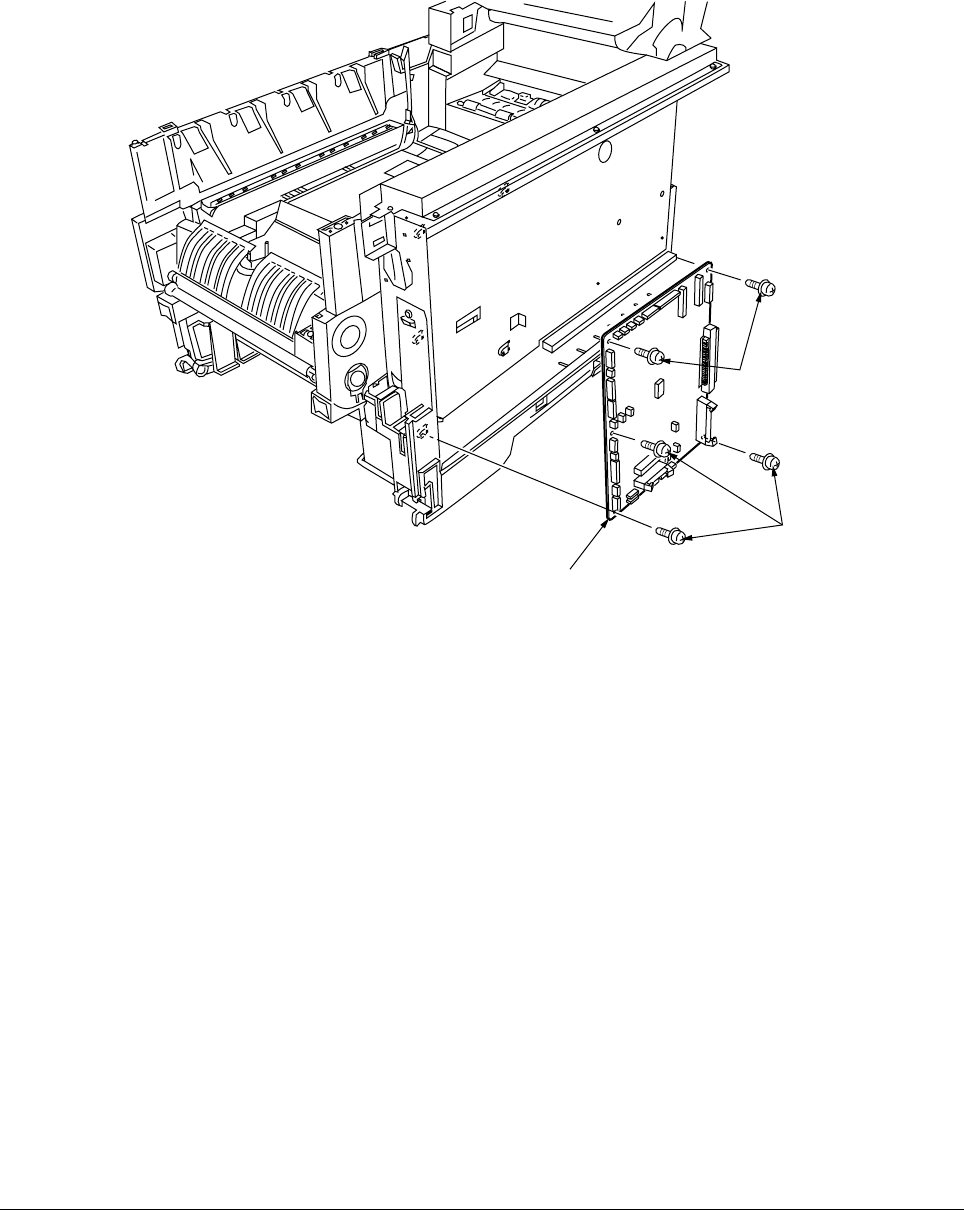

Figure 2-3-24 Printer Engine Controller PWB
2.3.24 Printer Engine Controller PWB
(1) Remove the right side cover (see section 2.3.13).
(2) Remove the left plate Assy (see section 2.3.23).
(3) Remove the five screws 1 and all the connectors to demount the printer engine controller
PWB 2.
