HT-DP2500W

– 37 –

A

B

C

D

E

F

G

H

1

23456

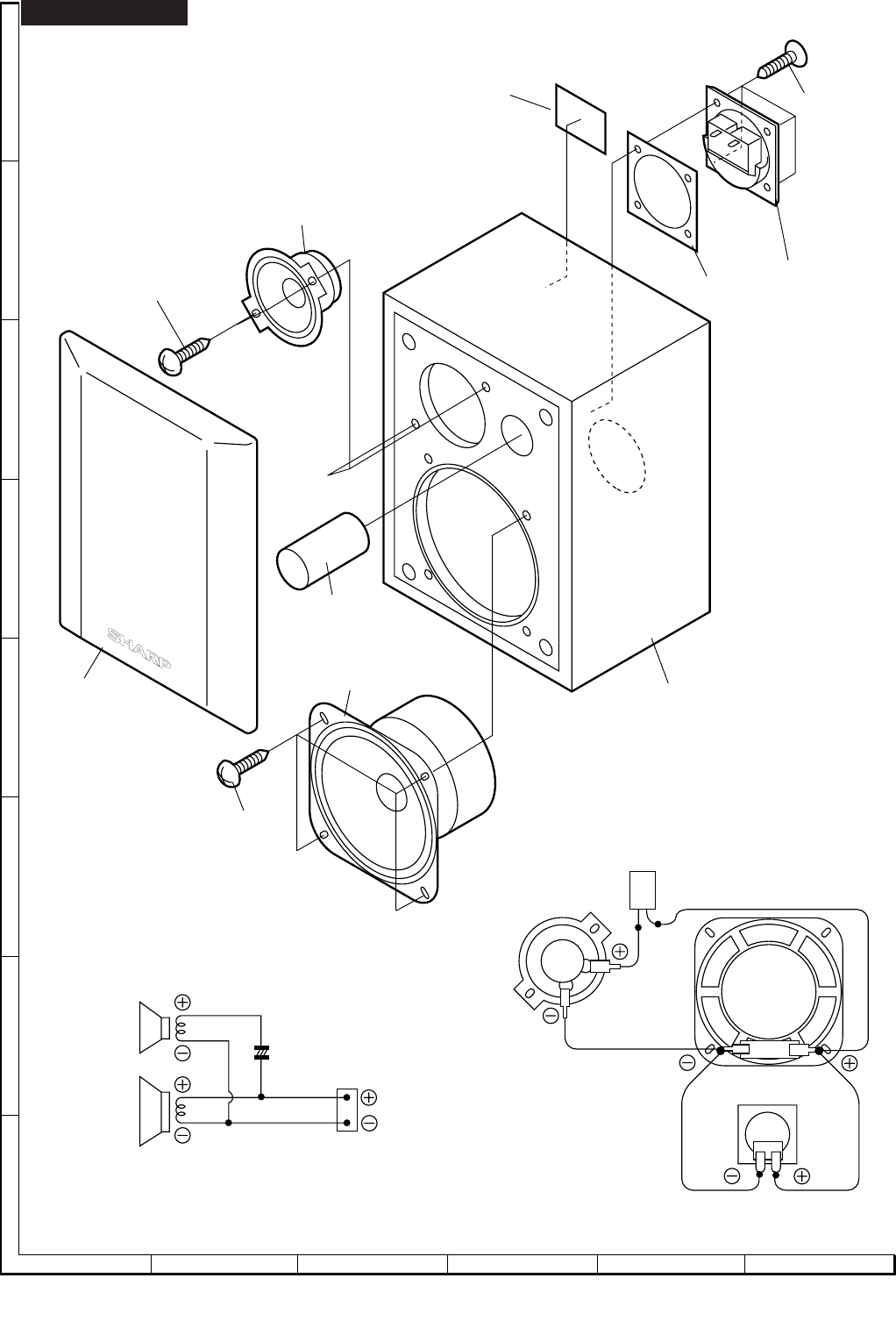

Figure 8 FRONT SPEAKER EXPLODED VIEW (1/4)

CP-F2500W

– 8 –

RD

BK

BK

RD

Capacitor

3.3µF,50V(N.P)

C1,C2

C1,C2

Capacitor

3.3µF,50V(N.P)

WOOFER

SP1(L-CH)

SP2(R-CH)

WOOFER

SP1(L-CH)

SP2(R-CH)

TWEETER

SP3(L-CH)

SP4(R-CH)

TWEETER

SP3(L-CH)

SP4(R-CH)

706x4

704

708

702

707

SP1(L-CH)

SP2(R-CH)

701

705x4

705x2

SP3 (L-CH)

SP4 (R-CH)

703

SPEAKER

TERMINAL(704)

SPEAKER

TERMINAL(704)
