36 ProtoMat 95s/II
Carry out the following steps:
› Make registration holes in double-sided base material.
› Secure the material and drilling base (2 mm) onto the base plate
using the registration hole pins. (see also the section entitled
"Securing the board onto the machine bed").
› Start up
BoardMaster
and select
LMD
or
LPR
from the
FILE,
IMPORT
menu.

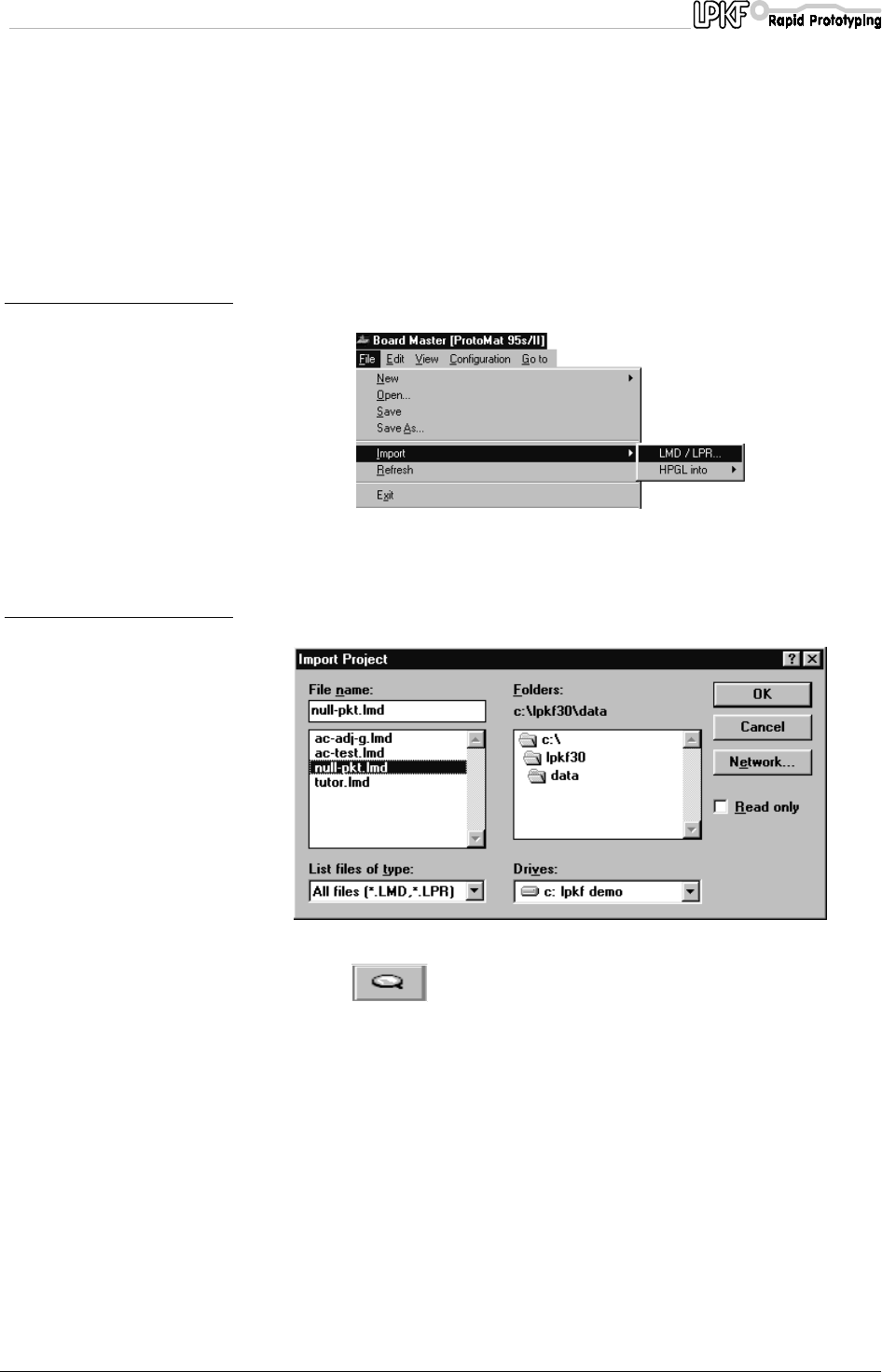

fig. 21:
› Now select the file
NULL-PKT.LMD
and import it by clicking
OK
.
fig. 22:
› Click on to zoom the display and enclose the detail by
clicking and dragging with the left mouse button.
