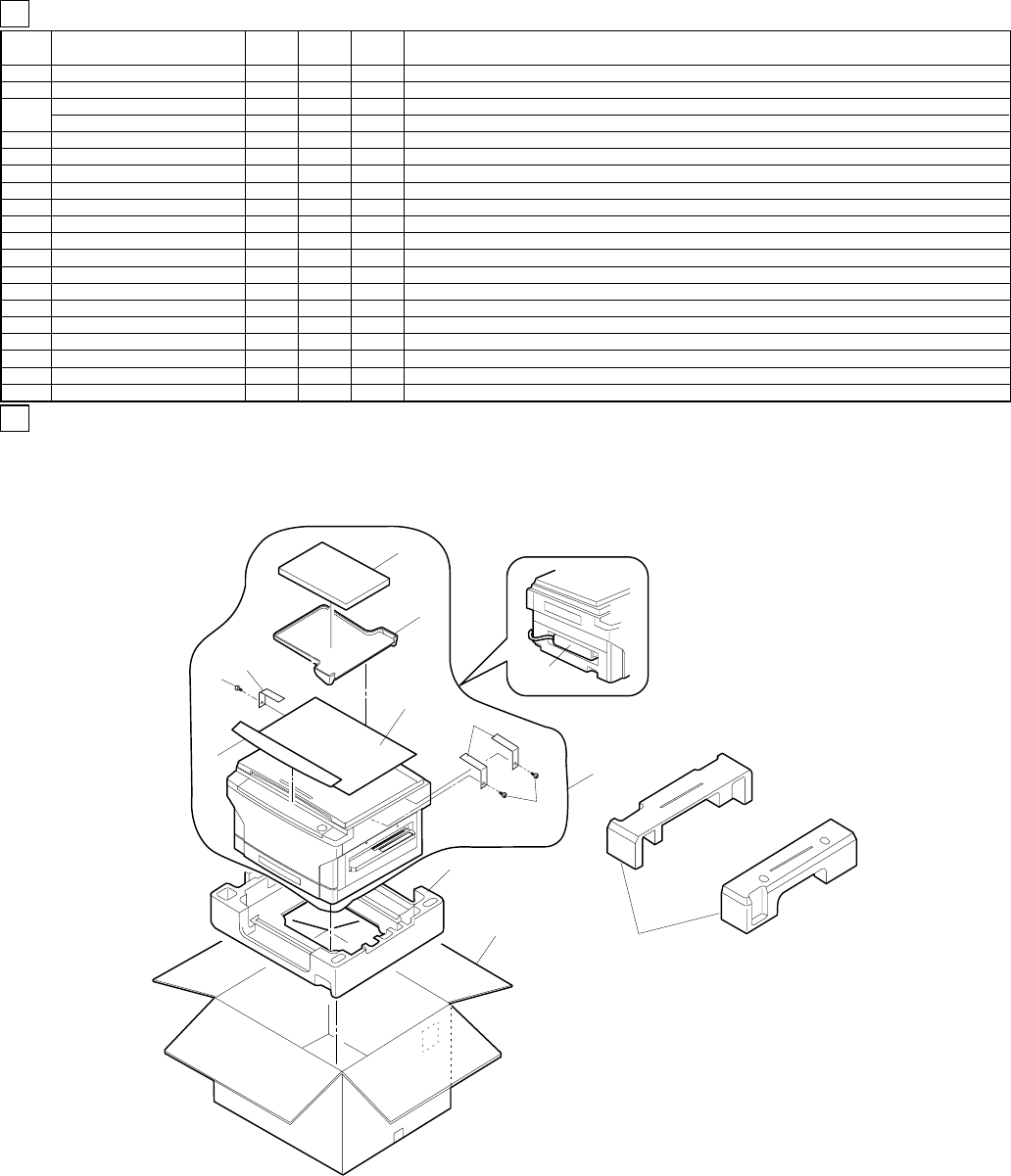

25 Packing material & Accessories
NO. PARTS CODE
PRICE
RANK
NEW
MARK
PART
RANK
DESCRIPTION
1
UBAGF0039FCZZ
AG D Vinyl bag for body
2
SPAKA0018QSZZ
AS D Top packing cushion AB
3
TINSE0032QSZZ
AP N D Operation manual A/B (English)
TINSS0033QSZZ
AP N D Operation manual A/B (Spanish)
4
LSOU-0129FCZ1
AT D Delivery tray
6
SPAKA0017QSZZ
AX D Bottom packing cushion AB
7
SPAKC0013RS22
N D Packing case A
8
TCADZ1159FCZZ
AA D Fixing screw caution card
9
LX-BZ0716FCZ2
AD C 4th,5th mirror lock screw
10
LX-BZ0001QSZZ
AD C 2nd,3rd mirror fixing screw
11
PSHEZ3726FCZZ
AD D Protect sheet
12
TCADZ1159FCZZ
AA D Fixing screw caution card
14
SPAKA1624FCZZ
AB D ACC sleeve
15
PSHEZ3258FCZZ
AC D Protect sheet
101
CCASZ0067FC01
AD D Maintenance case
103
SSAKA2440QCZZ
AB D Vinyl bag
25 Packing material & Accessories
14
8
9
11
10
12
2
4
7
6
3
15
1
FCP02617
SF-1014
– 34 –
