VL-AX1U
Ref. No. Part No. ★ Description Code
Ref. No. Part No. ★ Description Code

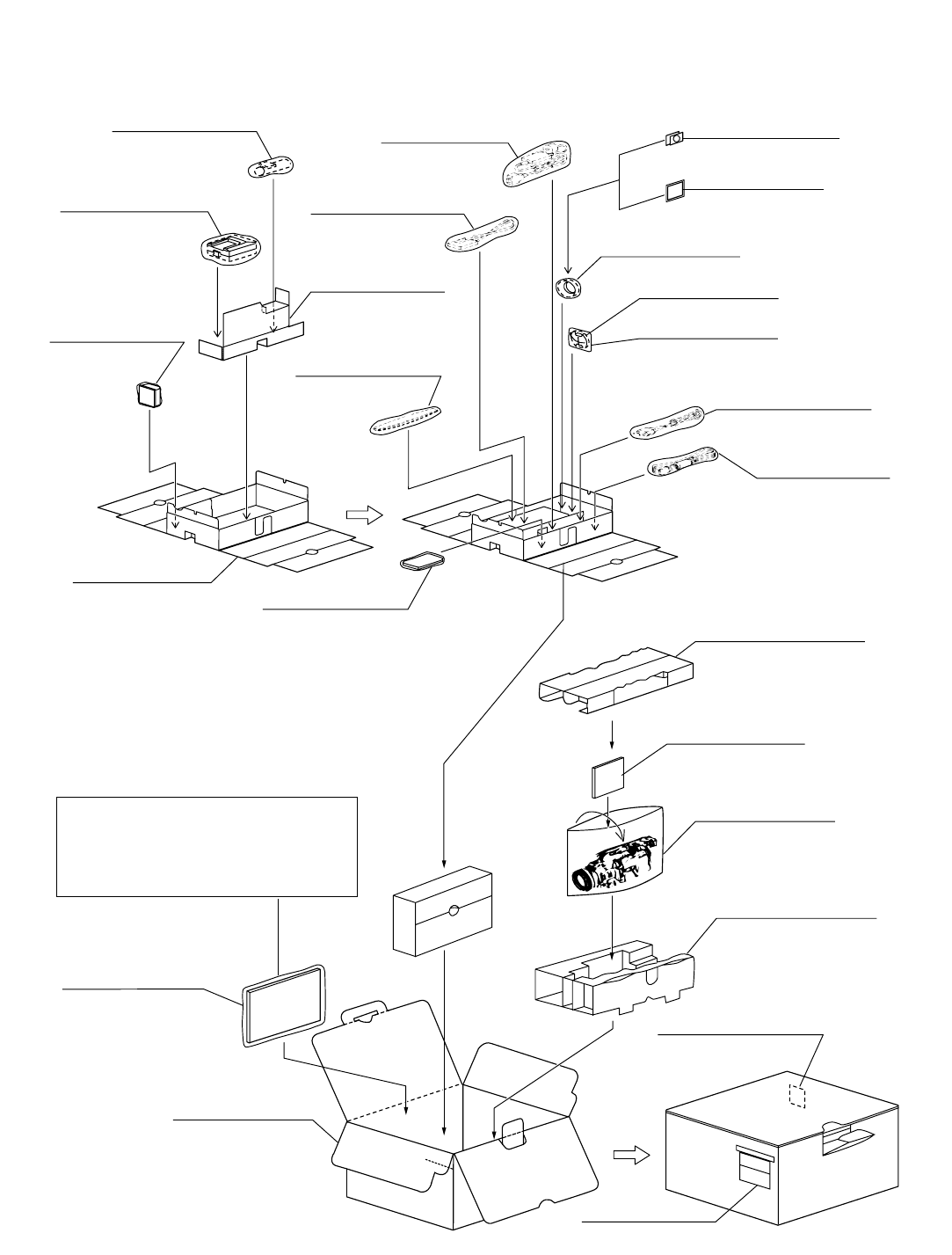

18. PACKING OF THE SET
MARK ★ Not Replacement Item
UBNDS0024TAZZ
(Shoulder Strap)
GCOVH1270TASA
(Lens Cap)
SSAKA0120TAZZ
(Polyethylene Bag)
GCOVA1767TASA
(Lens Hood)
åUADP-0333TAZZ
(AC Adapter)
★ SPAKF0291TAZZ
(AC Adapter Pad)
★SPAKA6417TAZZ
(Packing Add.)
★SPAKA6412TAZZ
(Packing Add. (Top))
★SPAKA6413TAZZ
(Packing Add. (Bottom))
★TLABZ0644TAZZ
(Blindfold Label)
RRMCG0104TASA
(Remote Control)
UBATL0011TAZZ
(Lithium Battery(X2))
CDSKA0080TA01
(SD Card(8M))
★SSAKA0087TAZZ
(Polyethylene Bag)
★TLABK0001TAZZ
(No. Card (x2))
★SPAKCA129WJZZ
(Packing Case)
UBATi0052TAZZ
(Battery Pack)
QCNW-1979TAZZ
(AV Cable)
QCNW-1914TAZZ
(PC Cable)
åQACCD0031TAPZ
(AC Cable)
RMiCC0105TAZZ
(Zoom Microphone)
QCNW-1957TAZZ
(DC Cable)
★SPAKP6108TAZZ
(Side Pad)
★SPAKP6159TAZZ
(Wrapping Paper)
TiNSEA011WJZZ(Operation Manual)
TiNS-6048TAZZ(PC Soft Licence)
CDSKA0059TA01(CD-ROM)
★TGANE0044TAZZ(Guarantee Card)
